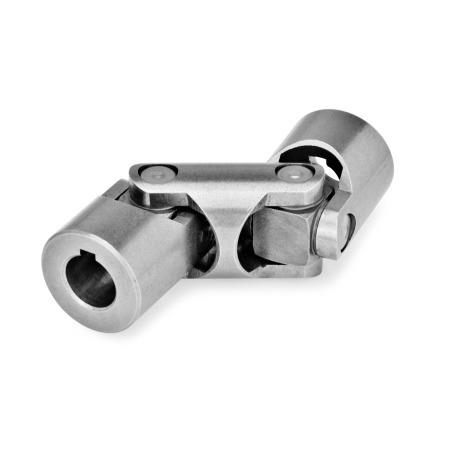

DIN 808 Juntas cardán con cojinete de agujas simple o doble

Foto

Descripción del producto

Información

El valor de rpm admisible de las juntas cardán con cojinetes de agujas DIN 808 es superior que el de las que llevan cojinetes de fricción, pero aun así depende de la carga, de la duración del uso y de la disposición angular. En aplicaciones ideales se pueden alcanzar velocidades de hasta 4000 rpm.

Con una disposición angular de 3° a 5°, los cojinetes de agujas confieren a las juntas cardán un grado de eficiencia considerablemente más alto que las que incorporan cojinetes de fricción. Los cojinetes de agujas llevan lubricación permanente y, por tanto, no requieren mantenimiento.

Información relativa a la selección de juntas cardán con cojinete de agujas.

Especificación

Acero
natural

Extremos cúbicos de la articulación, pasadores
cementados

RoHS

Bajo pedido

con otros orificios u orificios desiguales

Dibujo técnico

3D
Ocultar dibujo técnico
DIN 808 Juntas cardán con cojinete de agujas Esquema

Opciones del artículo / Tabla

Código de orificio

Bsin chavetero
Kcon chavetero
Vcon orificio cuadrado

Tipo

EWsimple, cojinete de agujas
DWdoble, cojinete de agujas
Mostrar / ocultar columnas
d1d2 H7
Orificio
H10
Orificio cuadrado V
l1
Tipo EW
l2
Tipo DW
l3l4+1
longitud máxima de
montaje del eje#
2210V 10*4874242612
2212V 10*6288312618
2512V 12*5686283013
2516V 12*74104373021
2814V 14*6096303613
3216V 16*68105343716
3220V 16*86124433824
3618V 18*74114374017
4220V 20*82128414618
4225V 20*108156544831
4522V 22*9514547,55022
5025V 25*108163545526
5030V 25*132188665638
5830V 30*122190616829
5832V 30*130198656833
70*35V 35140212707235
* sin disponibilidad en stock, requiere una cantidad de pedido mínima

Estructura y precio

Abrir el configurador 3D
Especificaciones


Diámetro externo d1
Código de orificio



Orificio redondo d2
Orificio cuadrado s
Longitud l2 (tipo DW)
Longitud l1 (tipo EW)
Tipo


GN 110.1 Orificios pasantes (pedido especial)

MD110.1
Mostrar / ocultar columnas
d1 H7
H11
d1 H7
H11
d2 H11
K / V
d2 H11
B
d3Length l
K / V
Length l
B
6-22M 344
8-33M 55,55,5
10-34M 55,56
121445M 66,57
161856M 689
20-58M 6810
22-68M 61010
25-610M 81014
3032612M 81416
35-612M 81616

Los orificios pasantes en ejes cardán y en ejes universales son ideales para la producción de uniones eje-cubo mediante un pasador o un tornillo de presión. Para los orificios pasantes con ranura u orificio cuadrado para chaveta, sirven para asegurar la posición axial de la junta cardán y el eje. El orificio para pasador d2 con tolerancia H11 está diseñado para ser utilizado con pasadores de resorte helicoidal.
La posición de los orificios pasantes / el orificio roscado con respecto a la ranura / el orificio cuadrado para la chaveta, o de las juntas cardán se muestra en la descripción general.
En el caso de que uno de los lados de la articulación deba suministrarse sin orificios pasantes / orificios roscados, deberá indicarse añadiendo QX en la ubicación deseada del número de artículo.

El orificio pasante GN 110.1 se debe pedir como un elemento separado en la cesta de la compra, paso 1, en el campo Nota.
Cómo pedir: Juntas cardán DIN 808-16-B6-56-DG con orificio pasante GN 110.1-QX-GE

Cómo pedir GN 110.1

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
98,14
más IVA 18,65 €
bruto 116,79 €
En stock
Peso: 0,141 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono+49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas)).
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento
Con un valor total (neto) por pedido:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 50,00 €
Todos los precios de acuerdo con nuestra lista de precios n.º 53, válida el 1 de mayo de 2021, más IVA solo válidos para Alemania.

Datos CAD

Otros formatos de datos

Inicio de sesión rápido

Para obtener datos CAD, introduzca su dirección de correo electrónico. Nos complacería que estuviera completamente registrado.

Introduzca el código que puede encontrar en la imagen.

Tutorial de descarga de datos CAD Acerca las descargas de datos CAD
Guardar como favorito

Introduzca el código que puede encontrar en la imagen.

¿No ha encontrado el producto deseado?

Nuestro equipo de servicio está disponible de lunes a viernes, de 7:00 h a 17:30 h: +49 7723 6507 - 100

Ir a los elementos personalizados | Ir a las personas de contacto
