GN 606 Tornillos de punta esférica

Tipo: A - esfera completa
Ficha técnica GN 606 Imprimir esta página Valores de resistencia de los tornillos

Descripción del producto

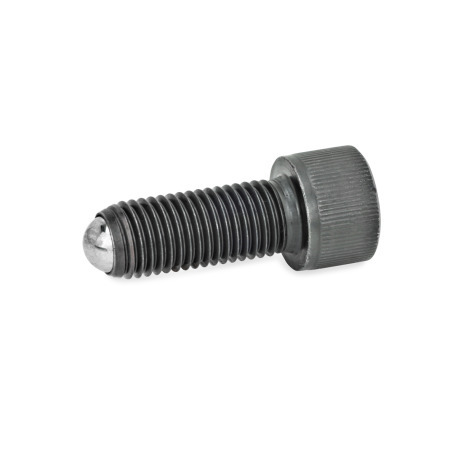

Los tornillos de punta esférica GN 606 con esfera completa (tipo A) se utilizan en aplicaciones en las que se requiere una superficie de contacto de un punto.

La esfera móvil aplanada (tipo B) permite sujetar o apoyar superficies no paralelas.

La esfera de los tipos V y VR se puede girar hasta un máximo de 9° para asegurar que la sujeción se mantenga siempre en la parte aplanada.

Especificación

  • Acero
    • Clase de resistencia a la tracción 12.9
    • pavonado
  • Esfera
    • natural
    • templado

RoHS

Bajo pedido

Tornillos de punta esférica con esfera (completa) de plástico (tipo AK)

GN 606 Tornillos de punta esférica, acero Esquema
Ocultar dibujo técnico
GN 606 Tornillos de punta esférica, acero Esquema

Opciones del artículo / Tabla

Tipo

Aesfera completa
Besfera aplanada
Vesfera aplanada, con tope de giro
VResfera plana, con tope de giro, corrugada
Mostrar / ocultar columnas
d1
Tipo A
Tipo B
Tipo V
Tipo VR		l1
Longitud nominal		d2d3d4l2 ≈l3 ≈l4 ≈l5l6A/FCarga
estática en N
Tipo A / tipo B
M 4-10121620252,5270,80,2-2,1433500
M 5-121620253032,58,510,4-2,4545000
M 6M 6162025304043,2101,30,60,453659000
M 8M 820303540505,54,5131,80,80,53,58615000
M 10M 10253040506076162,30,80,64,510824000
M 12M 12305080--8,57,2182,810,755121030000
M 16M 16406080--1210,7244,31,316161473000

Estructura y precio
Rosca (tipo A/B) d1
Rosca (tipo V/VR) d1
Longitud de rosca l1
Tipo




Especificaciones

Rosca (tipo A/B) d1
Rosca (tipo V/VR) d1
Longitud de rosca l1
Tipo




Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
3,96 €
más IVA 0,75 €
bruto 4,71 €
#artikelLagerbestandAnfrageUsa
Peso: 0,002 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
73181568
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
