GN 587.2 Lastbügel Stahl, zum Anschweißen

Lastbügel GN 587.2: Stahl, zum Anschweißen
Form: P - für plane Flächen
Betriebsanleitung GN 587.2 (Form P) Betriebsanleitung GN 587.2 (Form K)

Produktbeschreibung

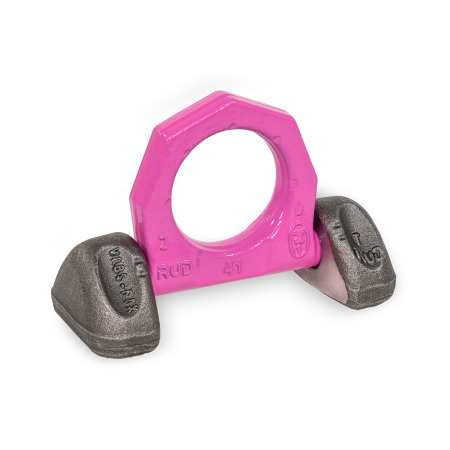

Lastbügel GN 587.2 werden mit separaten Anschlag- und Zurrmitteln verwendet. Sie werden an Lastaufnahmemitteln oder direkt an der Last angeschweißt und können dann Belastungen in beliebiger Richtung aufnehmen.

Lastbügel der Form K können direkt an der Kante angebracht werden und verfügen über einen großen Schwenkbereich. Dabei ermöglichen die Distanznocken eine umlaufende Schweißnaht gemäß den Hinweisen zum Schweißen auf dem Normblatt.

Die Radialklemmfedern halten den Bügel in jeder Lage und dämpfen etwaige Geräuschentwicklung bei Vibrationen. Alle Teile sind unverlierbar miteinander verbunden.

Die Nenntragfähigkeit ist auf dem Lastbügel angegeben. Lastbügel GN 587.2 entsprechen der Maschinenrichtlinie 2006/42/EG und den DGUV-Grundsätzen GS-HM-36.

Ausführung

Lastbügel
Stahl 1.6541

  • geschmiedet
  • hochfest vergütet
  • 100 % elektromagnetisch rissgeprüft
    nach EN 1677-1
  • kunststoffbeschichtet, pink

Anschweißböcke
Stahl 1.0577+N (ST52-3)

  • geschmiedet, blank
  • 100 % elektromagnetisch rissgeprüft
    nach EN 1677-1

RoHS

GN 587.2 Lastbügel, Stahl, zum Anschweißen Skizze
Technische Zeichnung ausblenden
GN 587.2 Lastbügel, Stahl, zum Anschweißen Skizze

Artikelvarianten / Tabelle

Form

Kfür 90°-Kanten
Pfür plane Flächen
Spalten ein-/ausblenden
d
Form K
Form P		bh1h2h3h4
Form K		k1k2
Form K		k3
Form P		Länge lNenntragfähigkeit
in t (WLL)
48-141796528291432-694
-48132787439-14-60694
60-1811048435402040-90,56,7
-601671179750-20-8890,56,7
65-2121169446522552-97,510
-6519113010860-25-10097,510
