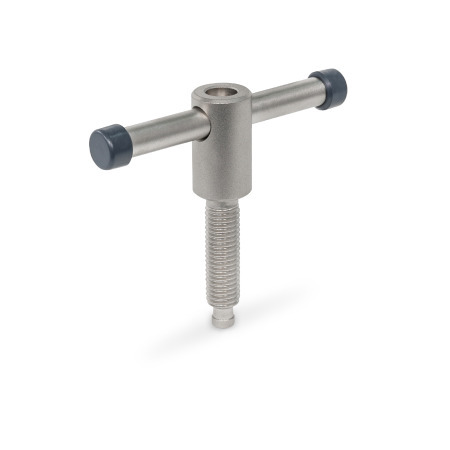

Knebelschrauben DIN 6306 werden zum Spannen und Andrücken verwendet. Durch die Kombination mit Druckstücken oder Fußtellern wird die Auflagefläche vergrößert und ein Winkelausgleich erreicht.
Der verschiebbare Knebel ist durch die Endkappen unverlierbar und wird durch die Druckfeder in jeder Lage gehalten.
Knebelschraube
Edelstahl 1.4301NI
Endkappen des Knebels
Kunststoff, Polyethylen (PE)
grau
Druckfeder
Edelstahl 1.4310
RoHS
| D | ohne Druckstück |
| d1 | l1 | d2 | d3 | d4 h11 | l2 | l3 | l4 | l5 ≈ | l6 | l7 | z ≈ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 6 | 20 | 30 | - | 14 | 6 | 4,5 | 30 | 60 | 2,5 | 2,1 | 15 | 45 | 5,4 |
| M 8 | 30 | 40 | - | 14 | 6 | 6 | 30 | 60 | 5 | 3 | 15 | 45 | 6,8 |
| M 10 | 40 | 50 | - | 18 | 8 | 8 | 32 | 80 | 10 | 3,6 | 17 | 63 | 8,2 |
| M 12 | 50 | 60 | - | 20 | 10 | 8 | 35 | 100 | 10 | 4,5 | 19 | 81 | 8,6 |
| M 16 | 55 | 70 | 90 | 24 | 13 | 12 | 40 | 120 | 10 | 5,3 | 23 | 97 | 10,6 |
| M 20 | 55 | 70 | 90 | 30 | 16 | 15,5 | 45 | 140 | 10 | 5,6 | 28 | 112 | 12,4 |
