GN 148.4 Elementi antivibranti Gomma, flangia in acciaio, per carico di trazione/compressivo

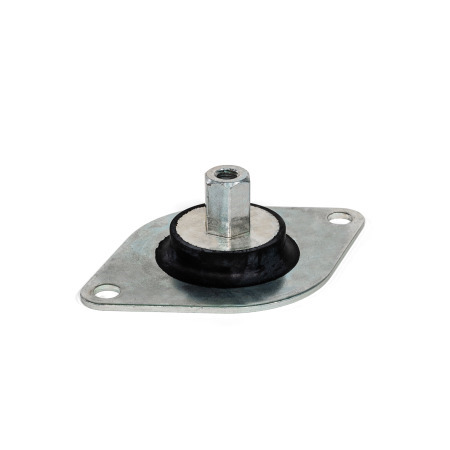

Elementi antivibranti GN 148.4: Gomma, flangia in acciaio, per carico di trazione/compressivo

Tipo: A - Per carico compressivo
Materiale: ST - Acciaio

Panoramica dei tipi elementi antivibranti / antivibranti / antivibranti in gomma Guida alla scelta degli elementi antivibranti Caratteristiche del materiale plastico

Descrizione del prodotto

Gli elementi antivibranti GN 148.4 assorbono le vibrazioni per proteggere l'ambiente di una macchina da rumori e vibrazioni.

Il tipo B è studiato principalmente per i carichi di trazione, ed è particolarmente adatto ad applicazioni sopraelevate. In combinazione con il tipo A, si può anche montare lateralmente (vedere l'esempio di applicazione).

Specifiche

Elemento antivibrante
Gomma naturale (NR)

Vulcanizzata
Colore nero
Temperatura di esercizio da -40 °C a +80 °C
Durezza Shore A ±5
- Morbido40
- Medio60
- Duro70

Piastra di contatto/Inserto filettato
AcciaioST

RoHS

GN 148.4 Elementi antivibranti, gomma, flangia in acciaio, per carico di trazione/compressivo disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo

A	Per carico compressivo
B	Per carico di trazione/compressivo

Mostra / Nascondi colonne

d₁ Tipo A	Tipo B	d₂	b	d₃ Tipo B	d₄	h₁	h₂	Lunghezza l	m	A/F

40	-	M 8	75	-	9	33	2,5	114	96	15
-	56	M 8	75	67	9	33	2,5	114	96	15

Selezione e configurazione articolo

Diametro d₁ (tipo A)

Diametro d₁ (tipo B)

d₂

M 8

Tipo

A - Per carico compressivo

B - Per carico di trazione/compressivo

Durezza

40 - Morbido

60 - Medio

70 - Duro

Materiale

ST - Acciaio

Portata

Termini

F₁ = carico compressivo statico
F₂ = carico di trazione statico
F₃ = carico compressivo statico
s₁ = compressione (escursione della molla) sotto il carico F₁
s₂ = allungamento (escursione della molla) sotto il carico F₂
s₃ = compressione (escursione della molla) sotto il carico F₃
Il tasso di elasticità R è il carico che provoca una compressione / allungamento di 1 mm dell'elemento antivibrante.

Formula per il calcolo del tasso di elasticità: R = F/s

I valori indicati in tabella si possono usare per determinare il grado di isolamento in funzione della frequenza di disturbo, secondo l'approccio illustrato a pagina XYZ.
I dati sulla portata sono linee guida non vincolanti ed escludono qualsiasi responsabilità. In genere non costituiscono garanzia di qualità. L'utilizzatore dovrà stabilire l'idoneità del prodotto all'applicazione caso per caso.

Mostra / Nascondi colonne

d₁ Tipo A	Durezza in Shore	Carico statico max F₁ in N	Tasso di elasticità R₁ in N/mm	Compressione max s₁ in mm

40	40	654	327	2
40	60	990	495	2
40	70	1543	771,5	2

Mostra / Nascondi colonne

d₁ Tipo B	Durezza in Shore	Carico statico max F₂ in N	Tasso di elasticità R₂ in N/mm	Allungamento max s₂ in mm	Carico statico max F₃ in N	Tasso di elasticità R₃ in N/mm	Compressione max s₃ in mm

56	40	863	431,5	2	88	17,6	5
56	60	1000	500	2	151	30,2	5
56	70	1806	903	2	201	40,2	5

Esempio di applicazione

Guida alla scelta degli elementi antivibranti


Per scegliere l'antivibrante corretto fra i nostri componenti standard è necessario conoscere il significato dei termini elencati di seguito: La frequenza di disturbo è la frequenza prodotta dalla macchina, ovvero il numero di corse al minuto, misurata in Hertz, o la velocità di rotazione dell'albero principale, misurata in giri al minuto. Il carico statico in Newton è il carico che agisce su un singolo elemento antivibrante. Il peso totale della macchina è diviso per il numero di elementi antivibranti. In una disposizione ottimale, ogni elemento sopporta lo stesso carico. Il grado di isolamento, espresso in percentuale, è la misura dell'assorbimento della frequenza di disturbo, ovvero lo smorzamento. La compressione o l'escursione della molla corrisponde alla variazione massima in altezza dell'elemento antivibrante in mm. Il tasso di elasticità calcolato in Newton/millimetro è il carico che determina una variazione in altezza di 1 mm.

Esempio con le seguenti ipotesi: Frequenza di disturbo = 50 Hz; carico = 120 N; grado di isolamento desiderato = 90% La scelta dell'elemento antivibrante adeguato inizia determinando la compressione richiesta. Questo valore si può estrapolare dall'asse y del diagramma all'intersezione tra una linea verticale a 50 Hz (asse x) e la curva caratteristica del grado di isolamento desiderato, pari al 90%. I valori dell'esempio producono una compressione di 1 mm. Una volta che i valori di compressione e carico statico sono noti, è possibile calcolare il tasso di elasticità richiesto applicando la formula seguente: Carico statico F [N] per elemento antivibrante/escursione della molla s [mm] = tasso di elasticità [N/mm] => 120 N/1 mm = 120 N/mm Sulla base del tasso di elasticità calcolato e della forma desiderata, a questo punto è possibile scegliere l'elemento antivibrante adeguato. I tassi di elasticità sono indicati in una tabella del foglio di normalizzazione di ogni elemento. Nell'effettuare la scelta, è importante garantire che il tasso di elasticità soddisfi almeno il valore calcolato. L'esempio riportato rimanda a un elemento antivibrante con codice articolo 148.3-46-M10-A-60-S e un tasso di elasticità di 138,3 N/mm.

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

21,75 €

più IVA 4,13 €
lordo 25,88 €

In magazzino

Peso: 0,147 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

40169991

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità
