Descrizione del prodotto

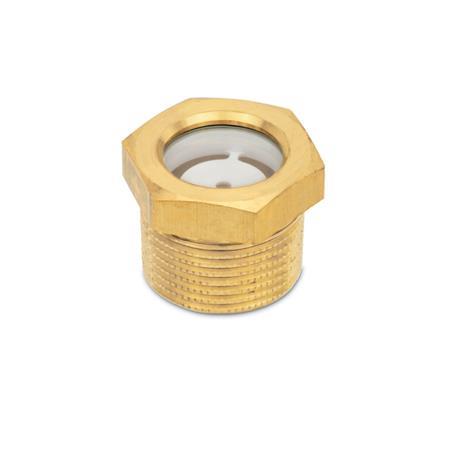

La filettatura conica delle spie di livello olio GN 743.8 consente una tenuta metallica. In occasione del serraggio, la filettatura esterna conica R si blocca con la filettatura interna cilindrica Rp corrispondente.
Nel piano di riferimento a, la filettatura esterna R ha lo stesso diametro della filettatura interna Rp, in modo da poter essere avvitata a mano. Il serraggio a fondo per mezzo di un utensile aumenta la lunghezza di innesto e sigilla il collegamento a vite. Inoltre viene solitamente utilizzato un sigillante (nastro di canapa o di teflon). La superficie della filettatura R irruvidita in modo che il sigillante non si muova durante l'avvitatura.
Le spie di livello olio GN 743.8 possono essere utilizzate anche su serbatoi pressurizzati. Sono disponibili test sulla pressione massima.
Specifiche
Corpo
Ottone (CuZn40Pb2)
Spia di livello
Vetro di sicurezza (ESG)
Temperatura di esercizio fino a 180 °C
Riflettore
Plastica, polietersolfone (PESU)
O-ring
Gomma fluorurata (FKM)
Identificazione grazie al diverso dal nero della guarnizione
RoHS
Su richiesta
- O-ring in
etilene propilene diene monomero (EPDM)
