GN 139.2 Cerniere Lega di zinco pressofusa

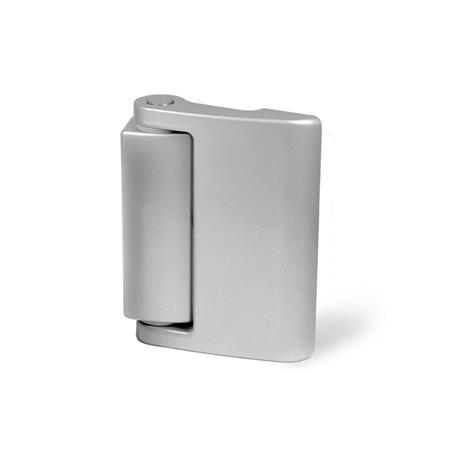

Cerniere GN 139.2: Lega di zinco pressofusa
Utilizzabile-con-profilati

Accessori per sistemi di profilati

Le parti standard di questa famiglia di prodotti sono compatibili con i più comuni sistemi di profilati in alluminio. Grazie ai kit di montaggio abbinati, gli elementi standard Ganter vengono collegati ai profilati in modo semplice ed economico, senza bisogno di compilare lunghi elenchi di singole parti nell'ordine.

  • compatibili con i comuni sistemi di profilati
  • per scanalature da 6, 8 e 10 mm di larghezza
  • per profilati di 30, 40 e 45 mm
Mostra tutti i prodotti compatibili
Elenco dei tipi di chiusura Informazioni sulla portata delle cerniere metalliche Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Ad eccezione del connettore, le cerniere GN 139.2 senza interruttore di sicurezza non differiscono nell'aspetto esterno dalle cerniere con interruttore di sicurezza GN 139.1. Grazie al collegamento a vite nascosto sul retro, la cerniera è anche a prova di scasso.

Il design compatto combina sicurezza e aspetto gradevole.

La struttura con semicerniere larghe è destinata al montaggio su porte in vetro o in policarbonato.

Specifiche

Alettas della cerniera
Lega di zinco pressofusa
Rivestimento con polveri
Argento metallizzato

Perno cerniera
Acciaio INOX AISI 303

RoHS

GN 139.2 Cerniere, lega di zinco pressofusa disegno
Nascondi disegno tecnico
GN 139.2 Cerniere, lega di zinco pressofusa disegno

Opzioni articolo / Tabella
Mostra / Nascondi colonne
l1
aletta
cerniera
stretta
aletta
cerniera
larga		l2l3l4l5
aletta
cerniera
stretta
aletta
cerniera
larga		h1h2m1m2m3
aletta
cerniera
stretta
aletta
cerniera
larga
4979101308115301222,571172750

Selezione e configurazione articolo
Larghezza l1
Lunghezza l2
Larghezza l1
Lunghezza l2

Caratteristiche meccaniche

Carico massimo

Informazioni con fattore di sicurezza



Direzione del
carico

 Disegno Caratteristiche meccaniche GN 139.1/139.2 Disegno Caratteristiche meccaniche 2 GN 139.1/139.2 Disegno Caratteristiche meccaniche 3 GN 139.1/139.2

Esempi di calcolo
→ vedere Istruzioni per l’uso

l1= 49

1500 N

1000 N

1000 N

l1= 79

750 N

500 N

500 N

Fissaggio

dal retro, 7 filettature M5, profondità 6 mm

Coppia raccomandata

5 Nm (viti M5)

Parte selezionata (Come ordinare)

Totale (netto)
28,60 €
più IVA 5,43 €
lordo 34,03 €
In magazzino
Peso: 0,267 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
83021000
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
