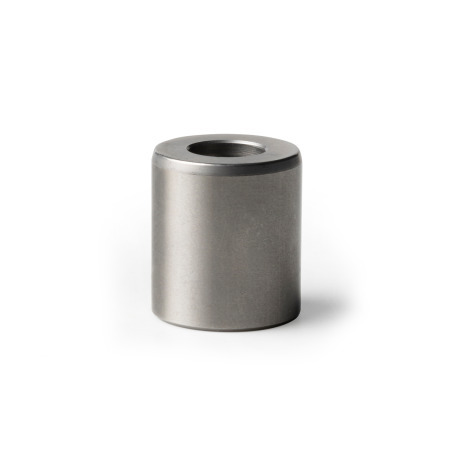

DIN 9845 Bussole da taglio Acciaio HSS

Le bussole da taglio DIN 9845 trovano impiego, ad esempio, in abbinamento con punzoni da taglio DIN 9861 negli utensili di punzonatura.

Per scegliere la bussola da taglio è necessario considerare la distanza di taglio richiesta, che dipende dal materiale da punzonare e dal suo spessore. Il diametro d₄ è più grande del foro di taglio d₁ per agevolare l'espulsione del pezzo dopo la punzonatura.

Se necessario, le bussole da taglio possono essere lavorate a macchina per conferire loro una geometria specifica per l'applicazione.

Specifiche

AcciaioHSS

• Temprato e indurito (HRC 62+2)
• Tolleranze e bordi di taglio rettificati

RoHS

Accessorio

Punzoni da taglio DIN 9861
Bussole di guida DIN 9845 (Bussole guida punzoni tipo C)

Su richiesta

• Altri fori d₁
• Altre lunghezze l₁
