DIN 9845 Schneidbuchsen Stahl HSS

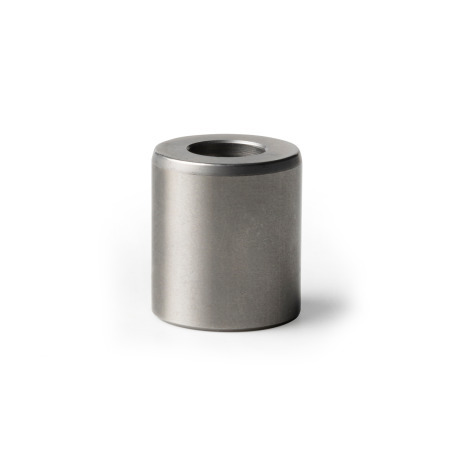

Schneidbuchsen DIN 9845: Stahl HSS
Form: A - ohne Bund
ISO-Passungen

Produktbeschreibung

Schneidbuchsen DIN 9845 werden z. B. in Kombination mit Schneidstempeln DIN 9861 in Stanzwerkzeugen verwendet.

Bei der Auswahl der Schneidbuchse muss der benötigte Schneidspalt beachtet werden, welcher vom zu stanzenden Werkstoff und der Materialstärke abhängt. Der Durchmesser d4 ist größer als die Schneidbohrung d1 und ermöglicht so ein sicheres Auswerfen des ausgestanzten Teils.

Schneidbuchsen können nach Bedarf bearbeitet und mit einer anwendungsspezifischen Geometrie versehen werden.

Ausführung

StahlHSS

  • gehärtet und angelassen (HRC 62 +2)
  • Passungen und Schneidkanten geschliffen

RoHS

Zubehör

Schneidstempel DIN 9861
Positionierbuchsen DIN 9845 (Stempelführungsbuchsen Form C)

Auf Anfrage

  • andere Bohrungen d1
  • andere Längen l1
DIN 9845 Schneidbuchsen, Stahl HSS Skizze
Technische Zeichnung ausblenden
DIN 9845 Schneidbuchsen, Stahl HSS Skizze

Artikelvarianten / Tabelle

Form

Aohne Bund
Bmit Bund
Spalten ein-/ausblenden
d1 H8l1d2
Form A n6
Form B k6		d3d4l2l3
220668d1+0,31716
2,120779d1+0,51716
320779d1+0,51716
3,1208810d1+0,51716
4208810d1+0,51716
4,120101012d1+0,51616
520101012d1+0,71616
5,120121214d1+0,71616
620121214d1+0,71616
6,120151517d1+0,71616
820151517d1+0,71616
8,120181820d1+11616
1020181820d1+11616
10,120222224d1+11516
1220222224d1+11516
12,120262628d1+11516

Artikelauswahl und -konfiguration
Durchmesser d1
Länge l1
Form


Werkstoff

Ausführungen

Durchmesser d1
Länge l1
Form


Werkstoff

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
11,16 €
zzgl. ges. Mehrwertsteuer 2,12 €
brutto 13,28 €
Sofort lieferbar
Gewicht: 0,004 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
82073010
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
