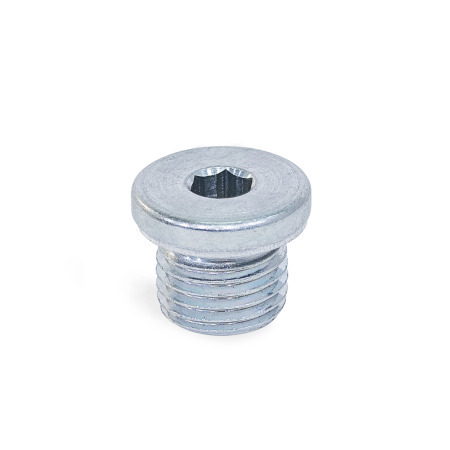

Bouchons filetés DIN 908

Matériau: ST - Acier
Type: AA - avec joint en aluminium

Famille de produits Inox, classe de qualité 4

La gamme de produits Ganter comprend un grand nombre de pièces standard en acier inoxydable de haute qualité. Leurs propriétés exceptionnelles leur permettent d'être utilisées dans des secteurs industriels très divers. Leur résistance à la corrosion et, tout particulièrement, à la rouille, contribue à préserver la valeur des machines et des équipements et à en assurer la longévité.

Pour mieux les différencier, les différentes qualités d'aciers inoxydables utilisés par Ganter sont classées en plusieurs catégories:

Inox, classe de qualité 1

Inox, classe de qualité 2

Inox, classe de qualité 4

Afficher des informations détaillées sur les classes de qualité de l'acier inoxydable

Afficher tous les produits en acier inoxydable

Tolérances ISO fondamentales Valeurs de résistance des vis Caractéristiques de l'inox

Description du produit

Les bouchons filetés DIN 908 peuvent par exemple être utilisés sur les orifices de remplissage, de vidange ou d'inspection des boîtes de vitesses et des réservoirs hydrauliques.

Spécifications

Bouchon fileté

AcierST
- zingué, passivé bleu
- Classe 5.8 de résistance à la traction
InoxA4 AISI 316 / AISI 316Ti

Joint DIN 7603

Copper pour type AC
Aluminium pour type AA
Stainless steel pour type AN

RoHS

Accessoire

Joints DIN 7603

d₁ Acier ST	Inox A4	d₂ h14	d₃	d₄ Joint Diamètre extérieur	l₁ ±0,2	l₂ +0,5	s	A/F

M 8 x 1	M 8 x 1	12	8,3	11,5	8	3	1	4
M 10 x 1	M 10 x 1	14	10,3	13,5	8	3	1	5
M 12 x 1,5	M 12 x 1,5	17	12,3	16	12	3	1,5	6
M 14 x 1,5	M 14 x 1,5	19	14,3	18	12	3	1,5	6
M 16 x 1,5	M 16 x 1,5	21	16,3	20	12	3	1,5	8
M 18 x 1,5	M 18 x 1,5	23	18,3	22	12	4	1,5	8
M 20 x 1,5	M 20 x 1,5	25	20,3	24	14	4	1,5	10
M 22 x 1,5	M 22 x 1,5	27	22,3	27	14	4	1,5	10
M 24 x 1,5	M 24 x 1,5	29	24,3	29	14	4	2	12
M 26 x 1,5	-	31	26,3	31	16	4	2	12
M 27 x 2	-	32	27,3	32	16	4	2	12
M 30 x 1,5	-	36	30,3	36	16	4	2	17
M 33 x 2	-	39	33,3	39	16	5	2	17
M 42 x 2	-	49	42,3	49	16	5	2	22
M 48 x 2	-	55	48,3	55	16	5	2	24
G 1/8	G 1/8	14	10	13,5	8	3	1	5
G 1/4	G 1/4	18	13,4	18	12	3	1,5	6
G 3/8	G 3/8	22	17	21	12	3	1,5	8
G 1/2	G 1/2	26	21,3	26	14	4	1,5	10
G 3/4	G 3/4	32	26,7	32	16	4	2	12
G 1	G 1	39	33,5	39	16	5	2	17
G 1 1/4	G 1 1/4	49	42,2	49	16	5	2	22
G 1 1/2	G 1 1/2	55	48,1	55	16	5	2	24
