GN 115 Loquets Manipulation par éléments d'actionnement


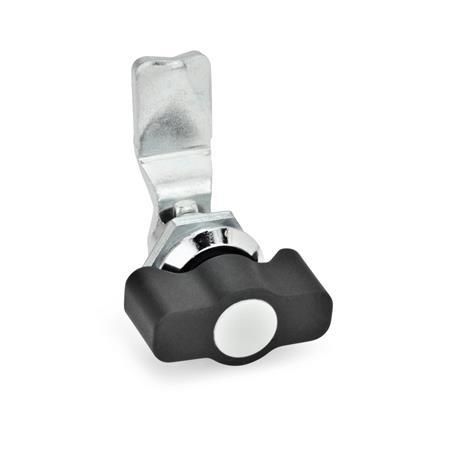

GN 115 Loquets avec éléments d'actionnement, bague de centrage chromée Type: HG - avec levier
Type: HG - avec levier
GN 115 Loquets avec éléments d'actionnement, bague de centrage chromée Type: HG - avec levier GN 115 Loquets avec éléments d'actionnement, bague de centrage chromée Type: KG - avec bouton à ailettes GN 115 Loquets avec éléments d'actionnement, bague de centrage chromée Type: RG - avec par bouton moleté GN 7336 GN 115 Loquets avec éléments d'actionnement, bague de centrage chromée Type: SG - avec bouton étoile GN 115 Loquets avec éléments d'actionnement, bague de centrage chromée Type: SK - avec bouton à ailettes GN 115 Loquets avec éléments d'actionnement, bague de centrage chromée Type: ST - Avec poignée en T

Description du produit

Information

Les loquets GN 115 se verrouillent par une opération de rotation limitée à 90° qui déplace le mécanisme de verrouillage derrière le cadre de la porte. Les chanfreins du loquet facilitent la fermeture de la porte.

Les loquets avec différentes manivelles couvrent une distance de verrouillage A de 4 à 50 mm.

Les loquets GN 115 sont livrés avec le loquet emballé séparément.

Spécifications

Logement de verrou
Zinc moulé sous pression

  • Collier de boîtier chromé

Éléments d'actionnement
Plastique (Polyamide PA)
noir, mat


Capuchon (types RG, KG, HG)
Plastique (Polyamide PA)
gris clair, mat


Toutes les autres pièces
Acier zingué, passivé bleu


Classe de protection IP65


RoHS

Accessoire

Plaques de guidage protectrices GN 120.2
Poignées étrier intérieures GN 120.3
Outils de poinçonnage GN 123

Schéma technique

3D
Masquer schéma technique
GN 115 Loquets avec éléments d'actionnement, bague de centrage chromée schéma

Options d'article/Tableau

Type

SGavec bouton étoile
SKavec bouton à ailettes
STAvec poignée en T
RGavec par bouton moleté GN 7336
KGavec bouton à ailettes
HGavec levier
Afficher/Masquer colonnes
Distance de verrouillage Ad
Type
SG, RG, KG, HG

Type
SK, ST
h
Type
SG, RG, KG, HG

Type
SK, ST
48131620242832364045283246
610141822263034384250283246

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques












Type






Distance de verrouillage A

Instructions de construction et de montage

Schéma GN 115 montage

Pour l'installation, percez un trou dans la porte, le cache ou le hayon comme indiqué sur le schéma.

Une fois assemblé, le loquet est introduit par l'avant via l'alésage. L'écrou à 6 pans peut ensuite être inséré sur le loquet par l'arrière et boulonné en place.

Le diamètre de l'alésage de montage pratiqué dans le battant de la porte est généralement obtenu par poinçonnage ou usinage laser lors de la production en série.

Le diamètre de l'alésage de montage peut également être obtenu par perçage ou fraisage comme indiqué dans les schémas ci-contre.

Les Outils de poinçonnage GN 123 sont l'outil de choix pour les petites séries et les tôles d'acier de moins de 2 mm d'épaisseur.

Pièce sélectionnée (Comment commander)

Total (net)
6,37
plus TVA 1,21 €
brute 7,58 €
En stock
incl. supplément matériel: 0,05 €
Le supplément matériel est déjà inclus dans le prix.
Poids: 0,094 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 50,00 €
Tous les prix sont conformes à notre liste de prix n° 55, valable à partir du 1er septembre 2022, plus la TVA valable uniquement pour l'Allemagne.
