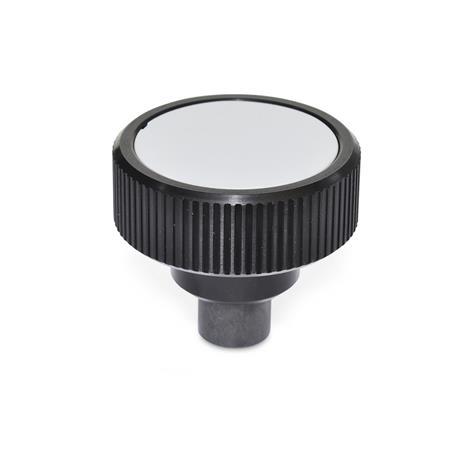

GN 3663 Boutons moletés à limiteur de couple


Description du produit

Informations

Les boutons moletés à limiteur de couple GN 3663 sont utilisés lorsque le couple appliqué manuellement doit être limité.

Lorsqu'il est tourné dans le sens horaire, le système de couple mécanique du bouton moleté déclenche un "sur-engagement" dès que le couple spécifié est atteint. Lorsqu'il est tourné dans le sens anti-horaire, le système mécanique se verrouille et le couple n'est ainsi pas limité. Par exemple, lors du serrage, cela garantira que le couple maximum autorisé n'est pas dépassé. En revanche, le couple nécessaire au desserrage sera toujours transféré de manière fiable.

Spécifications

Bouton
Aluminium
anodisé noir

Mécanisme de couple
Acier durci

Autres pièces
Acier, noirci

Capuchon
Plastique, gris clair

RoHS

Sur demande

Autres dimensions d'inserts d'alésage ou d'inserts filetés analogiques GN 300
Autres couples
Limiteur de couple tournant dans le sens anti-horaire ou tournant dans le sens anti-horaire et horaire

Schéma technique

3D
Masquer schéma technique
GN 3663 Boutons moletés à limiteur de couple schéma

Options d'article/Tableau

Afficher/Masquer colonnes
d1d2
Filetage
d3 H7
Alésage
d5d6h1h2tCouple ±10 %
en Nm
27M 3--B 51019359,570,711,5
27M 4M 5M 6B 61019359,590,711,5
34M 3--B 5102137,59,5711,52,2
34M 4M 5M 6B 6102137,59,5911,52,2
42M 6--B 613,52743,511,51122,53,2
42M 8--B 813,52743,511,51122,53,2
52M 10--B 1019325415,5172,534
52M 12--B 1219325415,5172,534
62M 10--B 1019335415,517345,5
62M 12--B 1219335415,517345,5

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques

d1
Filetage d2
Alésage d3
Couple en Nm

Pièce sélectionnée (Comment commander)

Total (net)
31,82
plus TVA 6,05 €
brute 37,87 €
En stock
incl. supplément matériel: 0,04 €
Le supplément matériel est déjà inclus dans le prix.
Poids: 0,041 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone+49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction
Avec une valeur totale (nette) par commande de :
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Tous les prix sont conformes à notre liste de prix n° 52, valable à partir du 1er mai 2019, plus la TVA valable uniquement pour l'Allemagne.
