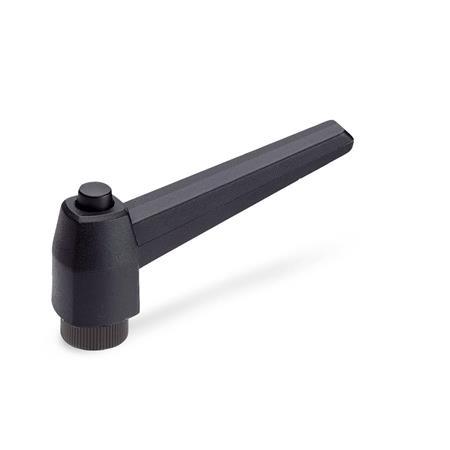

GN 503 Manettes indexables avec bouton de déverrouillage en plastique, douille en laiton


Conception originale ELESA
code : MRX.

Description du produit

Informations

Les manettes indexables GN 503 sont idéales pour serrer des pièces dans un espace restreint ou positionner la manette dans une position particulière. L'insert central est relié à la manette par des dentelures faciles à libérer.

En tirant la manette, les dentelures sont libérées, ce qui permet de la faire pivoter dans la position de serrage idéale. Lorsque la manette est relâchée, les dentelures se réenclenchent automatiquement.

Son utilisation est cependant limitée aux applications pour lesquelles le démontage du levier pour l'installation n'est pas requis. Après libération, l'insert fileté peut être vissé à l'aide de la dentelure de l'insert.

Spécifications

Poignée
Plastique
Technopolymère (Polyamide)
  • renforcé de fibre de verre
  • résistant aux températures jusqu'à 120 °C
  • noir, RAL 9005, finition matSWSW

Douille filetée en laiton

Bouton de déverrouillage
Plastique, noir

RoHS

Sur demande

avec douille filetée en inox
différentes couleurs

Schéma technique

3D
Masquer schéma technique
GN 503 Manettes indexables avec bouton de déverrouillage en plastique, douille en laiton schéma

Options d'article/Tableau

Afficher/Masquer colonnes
l1d1d2d3d4h1h2h3h4
Course
t
min.
42M 5M 6--121816276323,510
63M 6M 8--15232034843414
80M 8M 10M 12-192824421054417
100M 10M 12M 14M 16253331481265520

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques

Longueur de la poignée l1
Filetage de raccordement d1
Couleur
SW

Pièce sélectionnée (Comment commander)

Total (net)
2,27
plus TVA 0,43 €
brute 2,70 €
En stock
Poids: 0,010 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone+49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Tous les prix sont conformes à notre liste de prix n° 53, valable à partir du 1er mai 2021, plus la TVA valable uniquement pour l'Allemagne.
