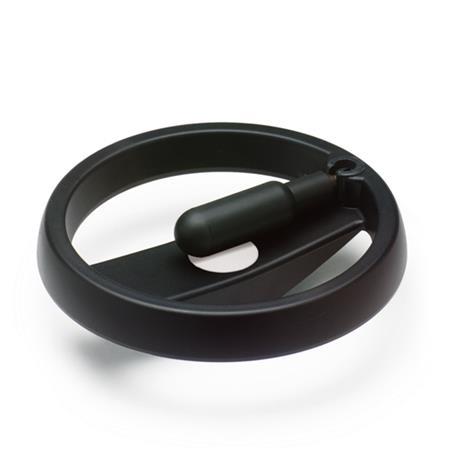

GN 522.3 Volants pleins à poignée éclipsable Plastique, douille/mécanisme de rétractation acier

Volants pleins à poignée éclipsable GN 522.3: Plastique, douille/mécanisme de rétractation acier
Original design
code: VRTP+IR
avec-marquage-IF-Award
Fiche standard GN 522.3 Imprimer cette page Rainures de clavette P9 DIN 6885-1 Tolérances ISO fondamentales Trous traversants GN 110 Caractéristiques du plastique

Description du produit

Les volants à poignée éclipsable GN 522.3 ont un design élégant tenant compte des exigences en matière d'ergonomie.

En position d'utilisation, la poignée est solidement maintenue en place.

Pour la replier, il faut la dégager de la position dans laquelle elle est immobilisée, parallèlement à l'arbre.

Un ressort sous pression maintient la poignée dans les deux positions de repos.

Spécifications

Corp de roue
Plastique, Polypropylène (PP)

  • renforcé, résistant aux chocs
  • Température de fonctionnement 0 °C à +80 °C
  • noir, mat

Douille de moyeu
Acier, noirci

Cache

  • Aluminum
    • anodisé, couleur naturelle
    • auto-adhésive
  • Plastique, Polyester (PBT) pour d1 = 375
    gris, brillant

Poignée éclipsable
Plastique, Polyamide (PA)

  • noir mat
  • Mécanisme de rétractation / Pièce d'essieu
    Acier, noirci

RoHS

Accessoire

Rondelles fraisées GN 184 (pour la fixation axiale)

GN 522.3 Volants à poignée éclipsable, plastique, douille/mécanisme de rétractation en acier schéma
Masquer schéma technique
GN 522.3 Volants à poignée éclipsable, plastique, douille/mécanisme de rétractation en acier schéma

Options d'article/Tableau

Code d'alésage

Bsans rainure de clavette
Kavec rainure de clavette DIN 6885-1 P9

Type

Ravec poignée tournante éclipsable
Afficher/Masquer colonnes
d1d2 H7
Alésage		bd3d4d5l1l2l3rØ
Poignée
80810181820,5251735452915,5
1001012201820,525,51737603718
1251214222226312244654822
1601416252631402751736524
200162028303648,53461808424
25020243235445838699010525
300202635,540526643789012325
375*26-3935708143879016025
* non disponible en stock, nécessite une quantité commandée minimale

Configuration et prix
Diamètre du volant d1
Code d'alésage


Diamètre d'alésage d2
Type

Diamètre du volant d1
Code d'alésage


Diamètre d'alésage d2
Type

Trous traversants GN 110 (commande spéciale)
f8ca6d28-dd73-48fa-98c4-bb48305c7686
Afficher/Masquer colonnes
d1 H7
s H11		d1 H7
s H11		d2 H11d3Length l
Standard version		Length l
Handwheels DIN 950 / GN 949
to Ø 250
672,5M 34,5-
893M 55,54,5
10113M 55,54,5
12134M 66,55,5
14154M 66,55,5
16175M 687
18195M 687
20215M 687
22236M 6109
24256M 6109
26276M 6109

La liaison entre l'élément d'actionnement et l'arbre se fait très souvent au moyen d'un axe transversal ou d'une vis de pression.
En conséquence, l'utilisateur est confronté à des coûts relativement élevés car les trous traversants sur les éléments d'actionnement ne sont pas facilement disponibles en général.
Les composants avec trous traversants GN 110 sont non seulement proposés à des prix très compétitifs, mais ils évitent également au fabricant un travail de dessin inutile. Cependant, la forme géométrique de certains des éléments d'actionnement ne se prête pas à une modification de ce standard particulier.
Le trou de goupille d2 H11 est percé pour s'adapter aux goupilles à ressort d'entraînement.

'''Le trou traversant GN 110 doit être commandé en tant qu'article séparé à l'étape 1 du panier sous note.**
**Pour commander : Volant à bras DIN 950-GG-160-B14-A avec trou traversant GN 110-QE'''
6df6d732-25ae-4db8-8ad2-f11ca730e67b

Pièce sélectionnée (Comment commander)

Total (net)
25,16 €
plus TVA 4,78 €
brute 29,94 €
En stock
ELESA Code: 78431-R
Description: VRTP.80+IR A-8
Poids: 0,097 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
84879090
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
