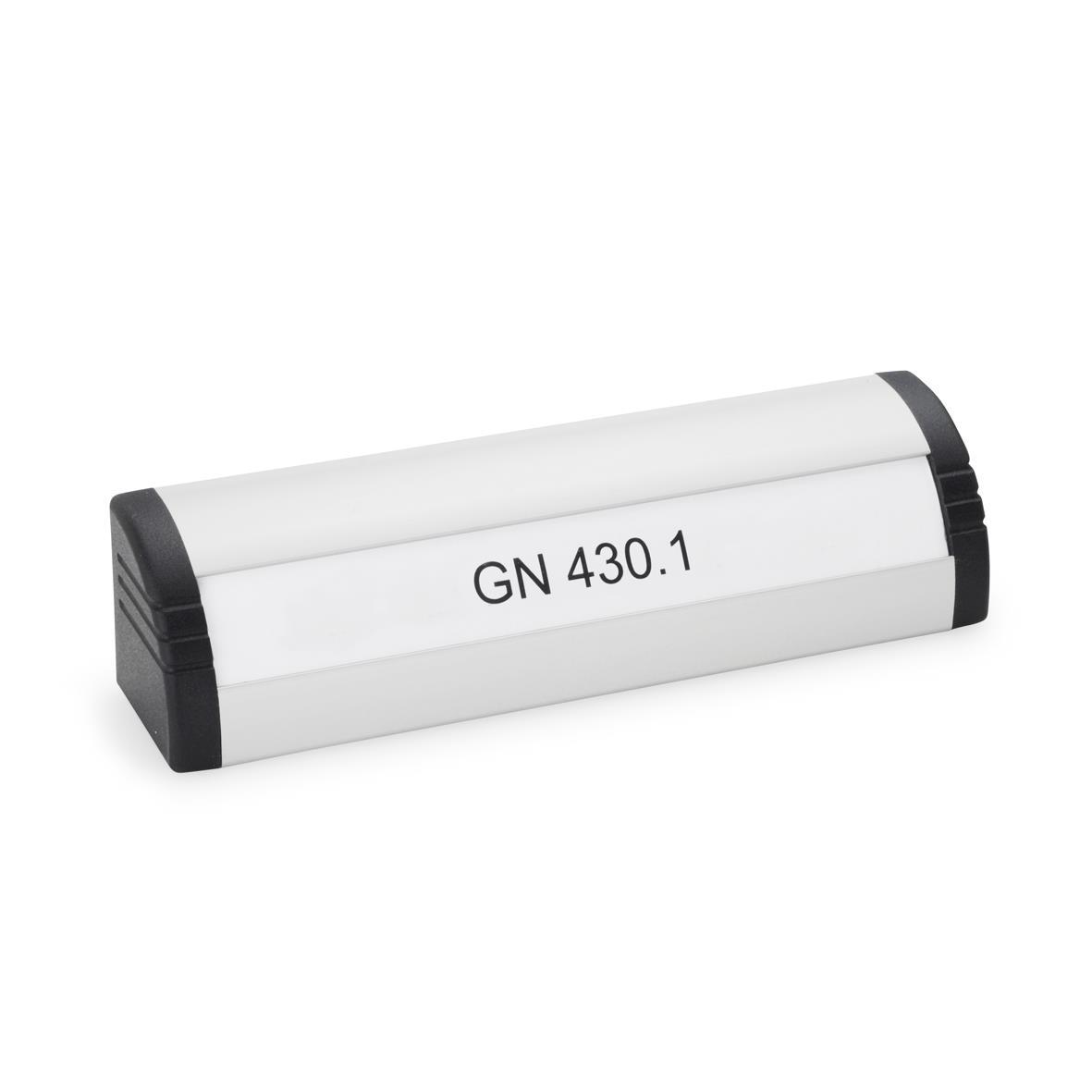

Les poignées déportées avec bloc de lettres GN 430.1 sont généralement utilisées sur les portes pivotantes ou coulissantes des fermetures et équipements de protection. Elles peuvent également être utilisées comme poignées de tiroir.
Le canal de vissage pour les tailles de vis M6 (aluminium extrudé) permet un nombre optionnel de vis dans n'importe quelle position dans la dimension l2.
Le profilé en aluminium peut être livré dans n'importe quelle longueur et des embouts simples peuvent également être livrés. Les longueurs spéciales sont facilement réalisables car la poignée déportée ne nécessite aucun usinage supplémentaire une fois montée.
À la livraison, l'embout est monté sur un côté de manière à pouvoir inscrire les lettres sur la bande de papier/adhésive fournie et enfoncée dans la rainure prévue à cet effet.
Aller sur www.ganternorm.com/fr/service/telechargements pour ouvrir un fichier ZIP contenant différents modèles (Word®, Open Office, PDF) utilisables pour créer des lettres et des étiquettes.
Aluminium
plastifié
noir, RAL 9005, finition texturéeSW
anodisé, couleur naturelleEL
Embouts
plastique
Technopolymère (Polyamide PA)
gris foncé
Bloc de lettres
Rainure d'insert fournie avec :
RoHS
Longueurs spéciales
bandes simple papier/bandes autocollantes
| l1 | b1 | b2 | b3 | h1 | h2 | l2 Zone de vis | l3 | t |
|---|---|---|---|---|---|---|---|---|
| 110 | 36 | 13 | 8 | 34 | 24 | 66 | 22 | 12 |
| 130 | 36 | 13 | 8 | 34 | 24 | 86 | 22 | 12 |
| 150 | 36 | 13 | 8 | 34 | 24 | 106 | 22 | 12 |
| 200 | 36 | 13 | 8 | 34 | 24 | 156 | 22 | 12 |
| 250 | 36 | 13 | 8 | 34 | 24 | 206 | 22 | 12 |
| 300 | 36 | 13 | 8 | 34 | 24 | 256 | 22 | 12 |
| 400 | 36 | 13 | 8 | 34 | 24 | 356 | 22 | 12 |
| 500 | 36 | 13 | 8 | 34 | 24 | 456 | 22 | 12 |
|
Grâce au canal de vissage qui traverse toute la pièce, il est possible de placer un nombre quelconque de vis à filetage standard M6 à n'importe quel endroit de la zone de vissage l2. Veuillez noter les valeurs indicatives suivantes : |
|||||||||||
|
• Profondeur de vissage minimale : 10 mm |
|
||||||||||
|
|
Aller sur www.ganternorm.com/fr/service/telechargements pour ouvrir un fichier ZIP contenant différents modèles (Word®, Open Office, PDF) utilisables pour créer des lettres et des étiquettes. |
|||||||||||
|
