GN 615.3 Jousitapit ruuvilukituksella pallolla, sisäkuusiolla

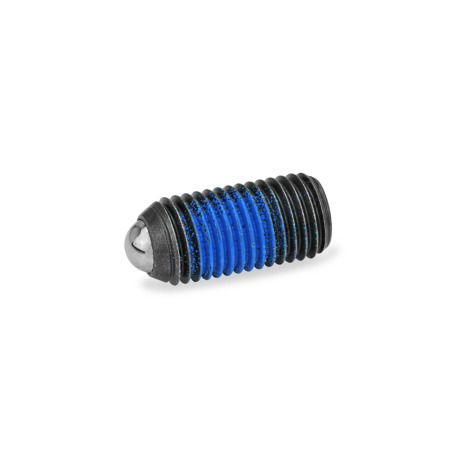

Jousitapit ruuvilukituksella GN 615.3: pallolla, sisäkuusiolla
Tyyppi: K - Teräs, standardi jousikuorma
Ruuvilukitus: PFB - Polyamidiosio
Ruostumaton-teraes-laatuluokka-1

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Edelstahl Güteklasse 1 Ruostumaton teräs laatuluokka 1

Edelstahl Güteklasse 2 Ruostumaton teräs laatuluokka 2

Edelstahl Güteklasse 4 Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet
Ruuvilukitus PFB Ruuvilukitus MVK Ruostumattoman teräksen ominaisuudet Käyttövideo jousitapeista

Tuotteen kuvaus

PFB-osio on jumiuttava ruuvilukitus (polyamidiosio). Tyypin K tai KN pinnoitus (standardi jousitappi) on merkitty sinisellä, tyypin KS tai KSN (suuri jousikuorma) vihreällä. Tämän tyyppinen ruuvilukitus vaatii suhteellisen suuren momentin. Siksi tämä versio sisäkuusiolla on suositeltavampi kuin uralla varustettu versio (GN 615).

MVK (mikrokapselointi) on liimaava ruuvilukitus (merkitty punaisella).

Tekninen eritelmä

Kotelo

  • Teräs, mustattu varten tyyppi K / KS
  • Ruostumaton teräs AISI 303 varten tyyppi KN / KSN

Kuula

  • Teräs, karkaistu varten tyyppi K / KS
  • Ruostumaton teräs AISI 420C, karkaistu varten tyyppi KN / KSN

Jousi
Ruostumaton teräs AISI 631

Ruuvilukitus

  • PolyamidiosioPFB
    M 3 ... M 16
    M 20 ... M 24*
  • MikrokotelointiMVK

RoHS

Lisävaruste

Asennuslohkot GN 3492 (Ruostumaton teräs)

GN 615.3 Jousitapit ruuvilukituksella, terästä / ruostumatonta terästä luonnos
Piilota tekninen piirros
GN 615.3 Jousitapit ruuvilukituksella, terästä / ruostumatonta terästä luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

KTeräs, standardi jousikuorma
KSTeräs, suuri jousikuorma
KNRuostumaton teräs, standardi jousikuorma
KSNRuostumaton teräs, suuri jousikuorma
Näytä / piilota sarakkeet
d1d2Pituus lavainväli A/Fw
puristus		Jousikuorma N ≈
standardi (tyyppi K / KN)
alussa


lopussa		Jousikuorma N ≈
korkea (tyyppi KS / KSN)
alussa


lopussa
M 31,581,50,434,559
M 42,51220,88,5141218
M 53142,50,98141522
M 63,5153111181928
M 84,51841,518313662
M 1062352244557104
M 1282662,5264961110
M 16103383,5418668142
M 201243104,55611184166
M 241548125,581151127237
* ei saatavissa varastosta, vaatii vähimmäistilausmäärän

Koonti ja hinta
Kierre d1
Tyyppi




Ruuvilukitus


Eritelmät

Kierre d1
Tyyppi




Ruuvilukitus


Valittu osa (Tilausohjeet)

Yhteensä (netto)
2,30 €
plus ALV 0,44 €
brutto 2,74 €
Paino: 0,001 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73181900
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Crear lista de proyectos
Tallenna suosikkina
Suosittele tuotetta

Varastotilanne

  • 1432 kpl toimitettavissa 1-2 päivässä
  • Jos tilaat vähintään 1433 kpl, ota meihin yhteyttä toimitusajan osalta.
