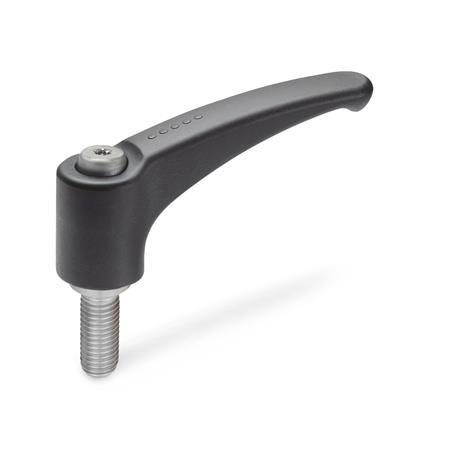

Säädettävät lukitusvivut GN 604.1 (ERZ.SST-p)

Säädettävät lukitusvivut GN 604.1: Muovi, aseta ruostumatonta terästä, kierretappi

Original design
code: ERZ.SST-p

Väri: SG - mustanharmaa, RAL 7021, matta viimeistely

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Ruostumaton teräs laatuluokka 1

Ruostumaton teräs laatuluokka 2

Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet

Ergostyle-tuoteperhe

Ergostyle-tuoteperheen standardiosissa yhdistyy toiminnallinen ja ergonominen käyttö ja miellyttävä ulkonäkö. Korkean laadun takeena ovat lukuiset muotoilupalkinnot. Ergostyle-tuotteiden tunnusmerkkinä ovat viisi pientä pistettä.

toiminnallinen, ergonominen muotoilu
äärimmäistä muotoilulaatua (useita muotoilupalkintoja)

Näytä kaikki Ergostyle-tuotteet

Muovin ominaisuudet Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Säädettävät lukitusvivut GN 604.1, kuten kaikki tuotteet Ergostyle®-valikoimassa, tunnetaan niiden hyvästä tyylistä ja ergonomisesta muodosta.

Vivusta vetäminen vapauttaa hammastukset, jolloin vipua voi kääntää kumpaan tahansa suuntaan uuden asennon löytämiseksi. Kun kahva vapautetaan, hammastukset kytkeytyvät uudelleen automaattisesti.

Tekninen eritelmä

Kahva
Muovi, polyamidi (PA)

lasikuituvahvistettu
Käyttölämpötila -30 °C - +130 °C
mustanharmaa, RAL 7021, matta viimeistelySG
oranssi, RAL 2004, matta viimeistelyOR

Hammaskehä
Sinkkivalu

Aseta / pidikeruuvi
Ruostumaton teräs AISI 303

RoHS

l₁	d₁	l₂	d₂	d₃	h₁	h₂	h₃	h₄ Isku

44	M 4	-	-	12	16	20	25	32	-	-	10	15,5	24,5	3,5	30,5	3,5
44	M 5	M 6	-	12	16	20	25	32	40	50	10	15,5	24,5	3,5	30,5	3,5
63	M 6	M 8	-	16	20	25	32	40	50	63	13,5	19	31	3,5	38,5	4
78	M 8	M 10	M 12	20	25	32	40	50	63	80	16	23	36	3,5	46,5	4
95	M 10	M 12	-	20	25	32	40	50	63	80	19	26,5	43	5	56,5	4

l₁

d₁

l₂

d₂

d₃

h₁

h₂

h₃

h₄
Isku
