Tuotteen kuvaus

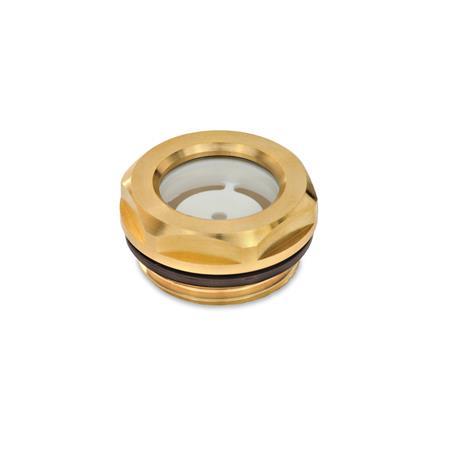

GN 743.3 -öljysilmissä on äärimmäisen vakaa ja naarmuuntumista kestävä lasi. Tiivistys on toteutettu reunoja ympäröivällä O-renkaalla lasin pinnan reunalle asetetun sijasta. Näin ollen aksiaaliset paineet eivät vaikuta vuototiiveyteen.
Näiden kuusiosyvennyksellä varustettujen öljysilmien ulkoläpimitta on valittu siten, että ne sopivat DIN 3852 mukaisten putkiliitosten asennusreikiin.
Tiiviste on sijoitettu uraan, joten se ei pääse katoamaan. Lisäksi ura estää tiivistettä joutumasta puristuksiin öljysilmää kiristettäessä.
GN 743.3 -öljysilmiä voi käyttää myös paineistetuissa säiliöissä. Enimmäispainetta koskevat testit ovat saatavissa.
Tekninen eritelmä
Runko
Messinki
CuZn40Pb2
Tarkistuslasi
Turvalasi (ESG)
Käyttölämpötila enintään 180 °C
Kontrastipinta
Muovi, polyeetterisulfoni (PESU)
Tiiviste / O-rengas
Fluoriputki (FKM)
Tunnistetaan siitä, että tiivisteessä ei ole mustaa pintaa
RoHS
Lisävaruste
Asennusmutterit GN 7430
Hitsattavat kierreholkit GN 7490
Tilauksesta
- Tiiviste / O-rengas valmistett
eteenipropyleenidieenimonomeerista (EPDM)
