DIN 910

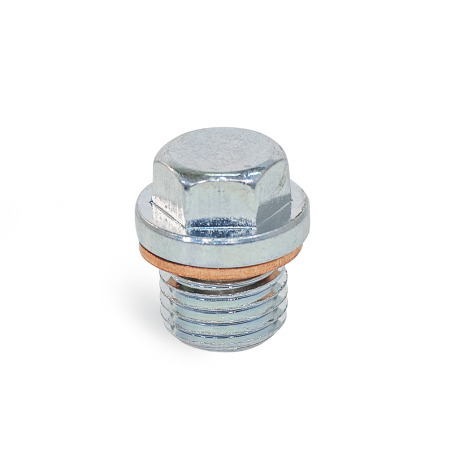

Kierretapit Teräs / ruostumaton teräs, kauluksella, sisävuorilla
Piilota tekninen piirros
Tuotevaihtoehdot / Taulukko
Tyyppi
A ilman tiivistettä
AC kuparitiivisteellä
AA alumiinitiivisteellä
AN ruostumaton teräs tiiviste
Näytä / piilota sarakkeet
d1 Teräs ST d1 Ruostumaton teräs A4 d2 h14 d3 d4 Tiiviste l1 ±0,2 l2 ±0,5 l3 s A/F
M 8 x 1
M 10 x 1
M 12 x 1,5
M 14 x 1,5
M 16 x 1,5
M 18 x 1,5
M 20 x 1,5
M 22 x 1,5
M 24 x 1,5
M 26 x 1,5
M 27 x 2
M 30 x 1,5
M 33 x 2
M 42 x 2
M 48 x 2
G 1/8
G 1/4
G 3/8
G 1/2
G 3/4
G 1
G 1 1/4
G 1 1/2
M 8 x 1
M 10 x 1
M 12 x 1,5
M 14 x 1,5
M 16 x 1,5
M 18 x 1,5
M 20 x 1,5
M 22 x 1,5
M 24 x 1,5
G 1/8
G 1/4
G 3/8
G 1/2
G 3/4
G 1
G 1 1/4
G 1 1/2
14
17
18
19
21
22
23
25
26
27
29
31
32
36
39
49
55
8,3
10
10,3
12,3
13,4
14,3
16,3
17
18,3
20,3
21,3
22,3
24,3
26,3
26,7
27,3
30,3
33,3
33,5
42,2
42,3
48,1
48,3
11,5
13,5
16
18
20
21
22
24
26
27
29
31
32
36
39
49
55
8
12
14
16
9
12
13
14
16
17
6 - 1
6
8
9
10
11
12
1
1,5
2
10
13
17
19
22
24
27
30
M 8 x 1 M 8 x 1 14 8,3 11,5 8 9 6 - 1 1 10
M 10 x 1 M 10 x 1 14 10,3 13,5 8 9 6 1 10
M 12 x 1,5 M 12 x 1,5 17 12,3 16 12 9 6 1,5 13
M 14 x 1,5 M 14 x 1,5 19 14,3 18 12 9 6 1,5 13
M 16 x 1,5 M 16 x 1,5 21 16,3 20 12 9 6 1,5 17
M 18 x 1,5 M 18 x 1,5 23 18,3 22 12 12 8 1,5 17
M 20 x 1,5 M 20 x 1,5 25 20,3 24 14 12 8 1,5 19
M 22 x 1,5 M 22 x 1,5 27 22,3 27 14 12 8 1,5 19
M 24 x 1,5 M 24 x 1,5 29 24,3 29 14 13 9 2 22
M 26 x 1,5 - 31 26,3 31 16 14 10 2 24
M 27 x 2 - 32 27,3 32 16 14 10 2 24
M 30 x 1,5 - 36 30,3 36 16 14 10 2 24
M 33 x 2 - 39 33,3 39 16 16 11 2 27
M 42 x 2 - 49 42,3 49 16 17 12 2 30
M 48 x 2 - 55 48,3 55 16 17 12 2 30
G 1/8 G 1/8 14 10 13,5 8 9 6 1 10
G 1/4 G 1/4 18 13,4 18 12 9 6 1,5 13
G 3/8 G 3/8 22 17 21 12 9 6 1,5 17
G 1/2 G 1/2 26 21,3 26 14 12 8 1,5 19
G 3/4 G 3/4 32 26,7 32 16 14 10 2 24
G 1 G 1 39 33,5 39 16 16 11 2 27
G 1 1/4 G 1 1/4 49 42,2 49 16 17 12 2 30
G 1 1/2 G 1 1/2 55 48,1 55 16 17 12 2 30
Suodatinyhdistelmä ei antanut tuloksia.
Koonti ja hinta
Avaa 3D-konfiguraattori
Materiaali
Kierre d1 (Teräs)
Kierre d1 (Ruostumaton teräs)
Tyyppi
Materiaali
Kierre d1 (Teräs)
Kierre d1 (Ruostumaton teräs)
Tyyppi
Valittu osa (Tilausohjeet)
Osan numero
Yhteensä (netto)
1,17
€
plus ALV 0,22 €
Varastossa
Paino: 0,009 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS -asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73181582
