GN 445 Säätöjalat Kierretappi teräs, jalka muovia

Valokuva

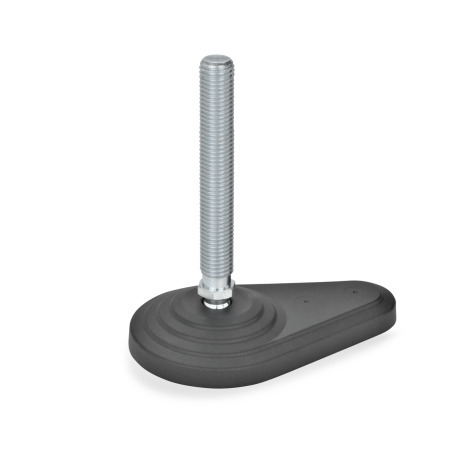

GN 445 Säätöjalat, muovi / teräs Tyyppi: A - ilman mutteria, ilman kumialustaa
ELESA original design
code: LV.FO
Tyyppi: A - ilman mutteria, ilman kumialustaa
GN 445 Säätöjalat, muovi / teräs Tyyppi: A - ilman mutteria, ilman kumialustaa GN 445 Säätöjalat, muovi / teräs Tyyppi: BG - mutterilla ja kumialustalla

Tuotteen kuvaus

Tiedot

GN 445 -säätöjalat kestävät suuria staattisia kuormia käytetyn suuritiheyksisen muovimateriaalin ja kuorman laajemmalle alueelle jakavan muotoilun ansiosta.

Staattisen kuormituksen kestokapasiteettia koskevassa taulukossa annetut arvot ovat vain suuntaa-antavia, ja niiden ylittäminen voi aiheuttaa muovikannan vakavan ja pysyvän vääntymisen tai rikkoutumisen.

Yllä annetut arvot on saatu testisarjoilla, joissa rajoitettuun määrään säätöjalkoja kohdistettiin rajoitetun ajan kestänyt pystysuora staattinen kuormitus.

Kuormituskapasiteettiin liittyvät tiedot ovat ei-sitovia suositeltuja arvoja ja sulkevat pois kaikki vastuuvelvollisuudet. Ne eivät anna yleistä takuuta laadusta ja olosuhteista. Käyttäjän tulee määritellä tapauskohtaisesti, onko tuote sopiva aiottuun käyttötarkoitukseen.

Kiinnitysreiät on suljettu ohuella muovikerroksella, jonka voi helposti puhkaista.

GN 445 -säätöjalat toimitetaan koottuina, mutta ne voidaan purkaa.

Tekninen eritelmä

Jalka
MuoviTeknopolymeeri (polyamidi PA)

  • lasikuituvahvistettu
  • musta, matta
  • lämpötilankestävyys enintään 100 ºC

Kierretappi
Teräs

  • Vetolujuusluokka 5.8
  • sinkitty, sinipassivoitu

Kuusiomutteri ISO 4032
Teräs, sinkitty, sinipassivoitu


Kumiupote (NBR)
70 Shore A, musta


RoHS

Tekninen piirros

3D
Piilota tekninen piirros
GN 445 Säätöjalat, muovi / teräs luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Ailman mutteria, ilman kumialustaa
Bmutterilla, ilman kumialustaa
AGilman mutteria, kumialustalla
BGmutterilla ja kumialustalla
Näytä / piilota sarakkeet
d1d2l1bd3k1k2l2l3l4avainväli A/FKuula-ØStaattinen kuorma kN
(katso tiedot)
60M 84368--96,58,55018301421141414
60M 10436898-96,58,55018301421141414
60M 12436898-96,58,55018301421141414
60M 146898148-96,58,55018301421141414
60M 166810814816896,58,55018301421161414
80M 84368--13010,57025311422141414
80M 10436898-13010,57025311422141416
80M 12436898-13010,57025311422141416
80M 146898148-13010,57025311422141416
80M 166810814816813010,57025311422161416

Koonti ja hinta

Avaa 3D-konfiguraattori
Jalan läpimitta d1
Kierre d2
Kierteen pituus l1
Tyyppi




Valittu osa (Tilausohjeet)

Yhteensä (netto)
6,81
plus ALV 1,29 €
brutto 8,10 €
Varastossa
ELESA Code: 513011
Kuvaus:
Paino: 0,071 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Kaikki hinnat ovat hintaluettelomme nro 55 mukaisia, voimassa alkaen 1. syyskuu 2022, plus ALV vain Saksan tapauksessa.
