GN 235 Saranat Ruostumaton teräs, säädettävät

Valokuva

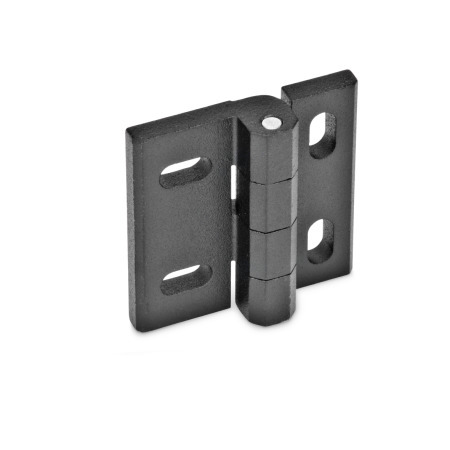

GN 235 Saranat, Ruostumaton teräs, säädettävät Materiaali: NI - Ruostumaton teräs
Tyyppi: DB - läpirei’illä, vaakasuunnassa säädettävä
Pinta: GS - matta, sinkopuhdistettu
Materiaali: NI - Ruostumaton teräs
Tyyppi: DB - läpirei’illä, vaakasuunnassa säädettävä
Pinta: GS - matta, sinkopuhdistettu
GN 235 Saranat, Ruostumaton teräs, säädettävät Materiaali: NI - Ruostumaton teräs
Tyyppi: DB - läpirei’illä, vaakasuunnassa säädettävä
Pinta: GS - matta, sinkopuhdistettu GN 235 Saranat, Ruostumaton teräs, säädettävät Materiaali: NI - Ruostumaton teräs
Tyyppi: B - vaakatasossa säädettävä
Pinta: GS - matta, sinkopuhdistettu GN 235 Saranat, Ruostumaton teräs, säädettävät Materiaali: NI - Ruostumaton teräs
Tyyppi: D - läpirei’illä
Pinta: GS - matta, sinkopuhdistettu GN 235 Saranat, Ruostumaton teräs, säädettävät Materiaali: NI - Ruostumaton teräs
Tyyppi: DH - läpirei’illä, pystysuunnassa säädettävä
Pinta: GS - matta, sinkopuhdistettu GN 235 Saranat, Ruostumaton teräs, säädettävät Materiaali: NI - Ruostumaton teräs
Tyyppi: H - pystytasossa säädettävä
Pinta: GS - matta, sinkopuhdistettu GN 235 Saranat, Ruostumaton teräs, säädettävät Materiaali: NI - Ruostumaton teräs
Tyyppi: HB - pysty- ja vaakatasossa säädettävä
Pinta: GS - matta, sinkopuhdistettu
Ruostumaton-teras

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

  • korroosion kestävä
  • tarkasti sopiva
  • ympäristöystävällinen
Näytä kaikki ruostumattomat terästuotteet

Tuotteen kuvaus

Tiedot

Ruostumattomasta teräksestä valmistettuja saranoita GN 235 voi säätää korkeus- ja leveyssuunnassa urien mukaan muotoilusta riippuen ja ne kiinnitetään matalakantaisilla kuusiokanta-, ovaalikanta- tai lieriökantaruuveilla.

Koska tilaa on riittävästi (asennustila) ruuvien kannoille ja aluslevyille, saranat voidaan avata 180º ilman törmäysvaaraa.

Saranan porausmalli vastaa GN 237 -saranaperheen mallia, minkä ansiosta on mahdollista yhdistellä eri saranatyyppejä.

Tekninen eritelmä

Ruostumaton teräsNI AISI CF-8
matta, sinkopuhdistettuGS
Tappi
Ruostumaton teräs AISI 316Ti

RoHS

Lisävaruste

Ruostumaton teräs - Välilevyt GN 2370
Ruostumattomat teräslevyt GN 2372

Tekninen piirros

3D
Piilota tekninen piirros
GN 235 Saranat, Ruostumaton teräs, säädettävät luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Hpystytasossa säädettävä
Bvaakatasossa säädettävä
HBpysty- ja vaakatasossa säädettävä
Dläpirei’illä
DHläpirei’illä, pystysuunnassa säädettävä
DBläpirei’illä, vaakasuunnassa säädettävä
Näytä / piilota sarakkeet
l1
D, DH, H

DB, HB

B
l2bd1d2h1h2h3h4l3
D, DH, H

DB, HB, B
l4
D, DH, H, DB, HB

B
m1m2
404550455,35,341359,519162116212525
505560556,56,5616,6611,623,2212621263030
606876658,38,3821,4814,929,82633,52633,53636

Koonti ja hinta

Avaa 3D-konfiguraattori
Eritelmät

Materiaali

Korkeus l1 (Tyyppi D, DH, H)
Korkeus l1 (Tyyppi DB. HB)
Korkeus l1 (Tyyppi B)
Leveys l2
Tyyppi






Pinta

Valittu osa (Tilausohjeet)

Yhteensä (netto)
11,87
plus ALV 2,26 €
brutto 14,13 €
Varastossa
sis. materiaaliveloituksen: 0,38 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,088 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Kaikki hinnat ovat hintaluettelomme nro 55 mukaisia, voimassa alkaen 1. syyskuu 2022, plus ALV vain Saksan tapauksessa.

CAD-data

Other data formats

Pikakirjautuminen

Syötä sähköpostiosoitteesi CAD-datan saamiseksi. Olisimme kuitenkin tyytyväisiä, jos suorittaisit täyden rekisteröitymisen.

Syötä kuvasta löytyvä koodi.

CAD-latausohjeet Tietoja CAD-latauksista
Tallenna suosikkina

Syötä kuvasta löytyvä koodi.

Löysitkö tuotteesi?

Palvelutiimimme on käytettävissä maanantaista perjantaihin klo 7:30 AM ja 5:30 PM Test Hallo välisenä aikana: +49 7723 6507 - 0

Yksilöityihin elementteihin | Yhteyshenkilöihin

GN 235-NI-40-45-H-GSGN 235-NI-40-45-D-GSGN 235-NI-40-45-DH-GSGN 235-NI-50-45-B-GSGN 235-NI-45-45-HB-GSGN 235-NI-45-45-DB-GSGN 235-NI-50-55-H-GSGN 235-NI-50-55-D-GSGN 235-NI-50-55-DH-GSGN 235-NI-60-55-B-GSGN 235-NI-55-55-HB-GSGN 235-NI-55-55-DB-GSGN 235-NI-60-65-H-GSGN 235-NI-60-65-D-GSGN 235-NI-60-65-DH-GSGN 235-NI-76-65-B-GSGN 235-NI-68-65-HB-GSGN 235-NI-68-65-DB-GS
