GN 8330 Salpalukot

Valokuva

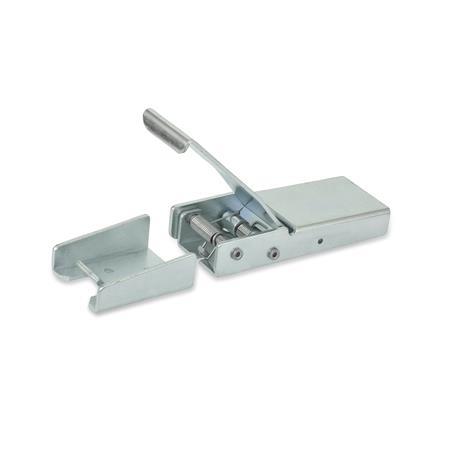

GN 8330 Salpalukot, teräs Tyyppi: A - ilman jousisokkaa
Tyyppi: A - ilman jousisokkaa
GN 8330 Salpalukot, teräs Tyyppi: A - ilman jousisokkaa GN 8330 Salpalukot, teräs Tyyppi: B - jousisokalla

Tuotteen kuvaus

Tiedot

GN 8330 -salpojen tärkein ominaisuus on niiden ylivoimainen toiminnallisuus ja muotoilu. Integroitu jousimekanismi pitää lukitusvivun ja kiinnityskoukun avoimessa asennossa ja mahdollistaa niiden vaivattoman käytön.

Kun käännepiste on ylitetty, salpalukko sulkeutuu peltiosien elastisuuden ansiosta. Suljetussa asennossa vaadittu porareikien etäisyys on mºº2ºº.

Kiinnityskoukun iskulla w yhdistettävät elementit vedetään yhteen sulkemisen aikana.

Salpa kiinnitetään huomaamattoman avautumisen varalta niin sanotuilla jousisokilla. Jousisokka asetetaan d2 porareikään. dºº2ºº kautta se voidaan myös tiivistää.

Taulukossa ilmoitetut vetolujuudet ovat ohjearvoja salpaan kohdistuville mahdollisille staattisille vetojännityskuormille. Käyttöolosuhteista riippuen (esim. kun salpa altistuu tärinälle tai iskuille), pitovoima saattaa kärsiä.

Tekninen eritelmä

TeräsST
sinkitty, sinipassivoitu

RoHS

Tilauksesta

Jousisokka GN 8330.1

Tekninen piirros

3D
Piilota tekninen piirros
GN 8330 Salpalukot, teräs luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Ailman jousisokkaa
Bjousisokalla
Näytä / piilota sarakkeet
b1FH N
Pito
kapasiteetti
b2d1d2hl1l2l3l4m1m2m3m4m5m6w ≈
151009,53,41,4853251731,59,513,5 +0,36,2-8,5311
20300133,41,81076342544829 +0,58-2249
29600204,22,5151115635672038,8 +0,513-28711
401200294,23201528049893257,3 +0,51614401119

Koonti ja hinta

Avaa 3D-konfiguraattori
Eritelmät

Leveys b1
Materiaali

Tyyppi


Toimintakuvaus

Luonnos GN 8330 1.

Jos mekanismi ei ole käytössä (toisin sanoen ei ole kiinnitysasennossa), sekä lukitusvipu että kiinnityskoukku pysyvät osoitetussa asennossa kahden vääntöjousen piteleminä.

Luonnos GN 8330 2.

Lukitusvivun nostaminen kääntää kiinnityskoukun salvan kannakkeen tasolle.

Luonnos GN 8330 3.

Kiinnitysliikkeessä kiinnityskoukku painetaan salvan kannakkeeseen ja lukitusvipu käännetään samanaikaisesti alkuasentoon (pidätysasento).

Luonnos GN 8330 4.

Mekanismi vapautetaan yksinkertaisesti nostamalla lukitusvipua.

Valittu osa (Tilausohjeet)

Yhteensä (netto)
4,25
plus ALV 0,81 €
brutto 5,06 €
Varastossa
Paino: 0,016 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin+49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Kaikki hinnat ovat hintaluettelomme nro 53 mukaisia, voimassa alkaen 1. toukokuuta 2021, plus ALV vain Saksan tapauksessa.
