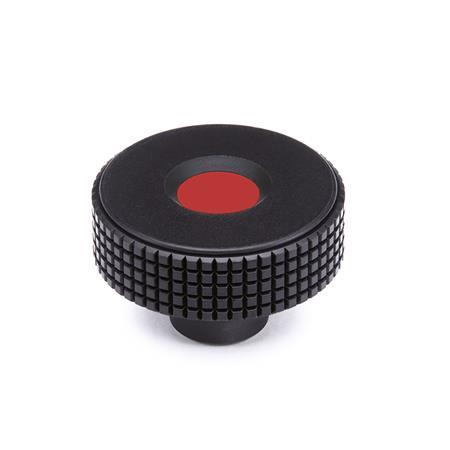

GN 534 Pyälletyt nupit Muovi, kierreholkki messinki, suojakansi värillinen

Pyälletyt nupit GN 534: Muovi, kierreholkki messinki, suojakansi värillinen

Original design
code: MBT.

Väri (Suojakannen): DRT - punainen, RAL 3000, matta viimeistely

ISO-perustoleranssit Muovin ominaisuudet Ristikkäisreiät GN 110 (erityistilaus) Loss protections GN 111.7

Tuotteen kuvaus

Pyällettyjen nuppien GN 534 ainutlaatuinen vanteen profiili (pienet neliöt) on sen muodon ja toiminnan tunnusomainen piirre.

Tekninen eritelmä

Nuppi
Muovi, polypropeeni (PP)

vahvistettu, iskunkestävä
Musta, RAL 9005, matta viimeistelySW

Kierreholkki
Messinki

Suojakannen
Muovi, polyamidi (PA)

oranssi, RAL 2004, matta viimeistelyDOR
harmaa, RAL 7035, matta viimeistelyDGR
keltainen, RAL 1021, matta viimeistelyDGB
sininen, RAL 5024, matta viimeistelyDBL
punainen, RAL 3000, matta viimeistelyDRT
vihreä, RAL 6017, matta viimeistelyDGN

Käyttölämpötila 0 °C - +90 °C

RoHS

GN 534 Pyälletyt nupit, muovi, kierreholkki messinki, suojakansi värillinen luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Näytä / piilota sarakkeet

d₁ Nimellinen mitta	Todellinen mitta	d₂ Kierre	d₃ H9 Reikä	d₄	h₁	h₂	t₁ min.	t₂ min.

32	31	M 5	-	15	24	11,5	10	-
32	31	M 6	-	15	24	11,5	12	-
40	39,5	M 6	B 6	17	26,5	12,5	12	14
40	39,5	M 8	-	17	26,5	12,5	13	-
50	50	M 8	B 8	20	33	16	20	20
50	50	M 10	-	20	33	16	18	-
60	61	M 10	B 10	23	39	18,5	20	25
60	61	M 12	-	23	39	18,5	20	-
70	70	M 12	-	24	42	20,5	20	-
70	70	M 14	-	24	42	20,5	20	-

Koonti ja hinta

GN 110 Ristikkäisreiät (erityistilaus)

Näytä / piilota sarakkeet

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Length l Standard version	Length l Handwheels DIN 950 / GN 949 to Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Toimintaelementin ja akselin välinen liitäntä on usein ristitappi tai vaarnaruuvi.
Tämän johdosta käyttäjälle aiheutuu suhteellisen suuret kustannukset, sillä ristikkäisreikiä ei yleensä ole valmiina saatavissa toimintaelementeissä.
GN 110 -tuotteelle tarjolla olevat ristikkäisrei’illä varustetut komponentit ovat hinnaltaan varsin kilpailukykyisiä, ja lisäksi ne säästävät valmistajalta tarpeetonta piirustustyötä. Joidenkin toimintaelementtien geometrinen muoto ei kuitenkaan sovellu tämän kyseisen standardin muutoksiin.
Tapin reikä d₂ H11 porataan jousitapille sopivaksi.

Ristikkäisreiällä varustettu GN 110 tulee tilata erillisenä tuotteena ostoskärryn ensimmäisessä vaiheessa ja siitä tulee tehdä huomautus.
Tilaaminen: Käsipyörä DIN 950-GG-160-B14-A ristireikäisellä GN 110-QE

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

2,26 €

plus ALV 0,43 €
brutto 2,69 €

Paino: 0,013 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

39269097

Huomioi määräalennukset.

Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
