GN 603 Palancas de apriete ajustables plástico, espárrago roscado de acero, con pulsador de desbloqueo

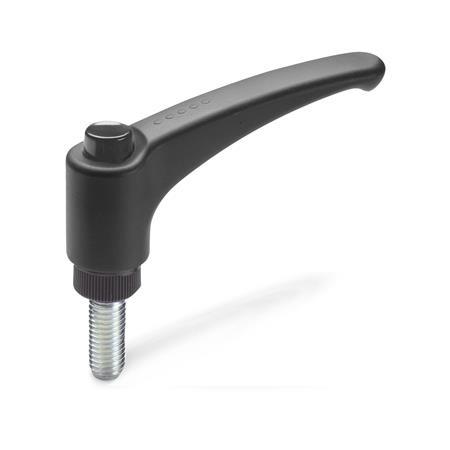

Palancas de apriete ajustables GN 603: plástico, espárrago roscado de acero, con pulsador de desbloqueo

Original design
code: ERX.p

Pulsador de desbloqueo de color: DSG - gris oscuro, RAL 7021, brillante

Familia de productos Ergostyle

Las piezas estándar Ergostyle combinan el funcionamiento práctico y ergonómico con el aspecto atractivo. Los numerosos premios de diseño son prueba de esta declaración de alta calidad. El sello de los productos Ergostyle consiste en cinco puntos pequeños.

diseño funcional y ergonómico
máxima calidad de diseño (numerosos premios de diseño)

Mostrar todos los productos de Ergostyle

Características del plástico

Descripción del producto

Las palancas de apriete ajustables GN 603, como todos los productos de la gama Ergostyle®, son conocidas por su atractivo estilo, pero también por su forma ergonómica.

Como todas las palancas de apriete ajustables, son ideales cuando el rango de sujeción está limitado o se necesita una posición de sujeción determinada. El inserto central se conecta a la palanca mediante dientes que pueden desacoplarse fácilmente.

El pulsador de desbloqueo permite un fácil desacoplamiento. Su uso está limitado a aplicaciones que no requieran el desmontaje de la palanca para la instalación.

Especificación

Empuñadura
Plástico, poliamida (PA)

reforzado con fibra de vidrio
Temperatura de trabajo -30 °C a +130 °C
gris oscuro, mate, similar a RAL 7021

Pulsador de desbloqueo
Plástico, poliamida (PA)

gris oscuro, RAL 7021, brillanteDSG
naranja, RAL 2004, brillanteDOR
gris, RAL 7035, brillanteDGR
amarillo, RAL 1021, brillanteDGB
azul, RAL 5024, brillanteDBL
rojo, RAL 3000, brillanteDRT
verde, RAL 6017, brillanteDGN

Inserte
Plástico, poliamida (PA)

reforzado con fibra de vidrio
negro
espárrago roscado
Acero zincado, pasivado azul

RoHS

GN 603 Palancas de apriete ajustables, plástico, espárrago roscado de acero, con pulsador de desbloqueo Esquema

Ocultar dibujo técnico

Opciones del artículo / Tabla

Mostrar / ocultar columnas

l₁	d₁			l₂										d₂	d₃	h₁	h₂	h₃	h₄ Carrera

30	M 5	-	-	10	16	20	-	-	-	-	-	-	-	12	15,5	29,5	6	30	3,5
30	M 6	-	-	10	16	20	25	30	40	-	-	-	-	12	15,5	29,5	6	30	3,5
44	M 5	-	-	10	16	20	-	-	-	-	-	-	-	12	15,5	29,5	6	32,5	3,5
44	M 6	-	-	10	16	20	25	30	40	45	-	-	-	12	15,5	29,5	6	32,5	3,5
63	M 6	-	-	10	16	20	25	30	35	40	50	-	-	15	19	37,5	8	43	4
63	M 8	-	-	16	20	25	30	35	40	45	50	60	70	15	19	37,5	8	43	4
63	M 10	-	-	20	40	50	60	-	-	-	-	-	-	15	19	37,5	8	43	4
78	M 8	-	-	20	25	30	40	45	50	55	60	70	-	19	24,5	47	12	54	4
78	M 10	-	-	20	25	30	35	40	50	60	70	-	-	19	24,5	47	12	54	4
78	M 12	-	-	20	25	30	35	40	45	50	60	70	80	19	24,5	47	12	54	4
95	M 12	M 16	-	30	50	70	-	-	-	-	-	-	-	21,5	26,5	54,5	13	64,5	4,5
108	M 12	M 14	M 16	30	50	70	-	-	-	-	-	-	-	25	30	54,5	11	65,5	4,5
