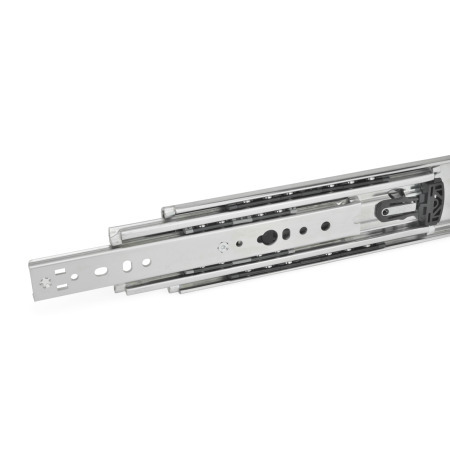

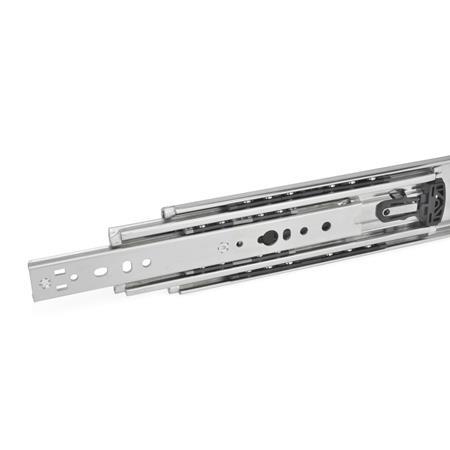

GN 1440 Guías telescópicas Acero, con extensión total, capacidad de carga de hasta 3250 N

• Los orificios solo pueden utilizarse en los tipos B y K. ** Los orificios solo pueden utilizarse en los tipos B y M.

Para que las mencionadas fuerzas de carga F_S puedan ser absorbidas de manera fiable en la estructura circundante, deben utilizarse todos los orificios pasantes disponibles de las guías exterior e interior que tengan un diámetro (Ø) de 6,6. Alternativamente hay disponibles orificios con un diámetro (Ø) de 5,2. Los orificios alargados, con Ø 6,6 x 3,4, facilitan el ajuste durante el montaje en caso necesario. Si no se utilizan tornillos de fijación, la capacidad de carga se reduce. Se pueden utilizar los siguientes tornillos para el montaje:

Tornillo de cabeza alomada
hexagonal ISO 7380
Tornillo de cabeza cilíndrica
con hexágono interior DIN 7984 / DIN 6912

Guía exterior

M 5 / M 6

M 5

Guía interior

M 5 / M 6

M 5

Tipo B : con tope de caucho

Los topes de caucho del tipo B amortiguan el impacto de la guía en la posición final correspondiente. Esta característica reduce al mínimo la generación de ruido y aumenta la vida útil. Colocados en las guías, de manera parcialmente oculta y parcialmente visible, los topes cumplen los diversos requisitos en cuanto a forma, material y dureza.
Si se producen cargas estáticas o dinámicas mayores en la dirección de extensión, estas deberían absorberse por medio de elementos de tope externos.

Tipo M: con tope de caucho, dispositivo de bloqueo detrás

El tipo M se utiliza en aplicaciones en las que la guía debe bloquearse en la posición final trasera. Esta característica evita que la guía se extienda por sí sola debido, por ejemplo, a una posición inclinada. Si se producen cargas mayores en la dirección de extensión en la posición bloqueada, estas deberían absorberse por medio de elementos de bloqueo externos.
El mecanismo de bloqueo se enclava por medio de un resorte en su posición en una escotadura de la guía exterior en estado cerrado. Al presionar la palanca de liberación, las guías interior e intermedia se liberan para poder ser extendidas. Al volver a la posición final trasera, el mecanismo se bloquea automáticamente en la escotadura de la guía exterior tras superar una rampa.

Tipo K: con tope de caucho, dispositivo de bloqueo delante

El tipo K se utiliza cuando la extensión debe permanecer en la posición final delantera durante cierto tiempo. Esta característica permite realizar trabajos de mantenimiento cuando la extensión está extraída, por ejemplo. Si se producen cargas mayores en la posición bloqueada, estas deben ser absorbidas por medio de elementos de bloqueo externos.
Para que la función se active, la guía debe estar completamente extendida hacia delante, donde encajará automáticamente mediante un elemento basculante de bloqueo pretensado. Al presionar el elemento basculante, la guía se libera y eso permite que la guía se retraiga de nuevo.

Tipo Q con tope de caucho, dispositivo de bloqueo delante-detrás

El tipo Q aúna las propiedades de los tipos M y K. Las guías interior e intermedia se bloquean en su respectiva posición final.
A diferencia de la liberación del tipo K, el tipo Q se activa mediante una varilla interna, lo que constituye un cómodo "control remoto". La palanca de activación verde se presiona hacia fuera, el elemento basculante de bloqueo se activa y la guía se libera para su retracción.

La capacidad máxima de carga de las guías telescópicas depende del perfil de la guía, la longitud nominal l₁ y la carrera l₂ resultante. Además, el ancho de extracción, los materiales de las guías y las piezas de los componentes opcionales, tales como el mecanismo autorretráctil amortiguado, tienen una influencia considerable.
La información sobre la capacidad de carga máxima de las guías telescópicas se determinó en pruebas de fatiga bajo las siguientes condiciones:

• Colocación vertical de las guías por pares
• Observancia de toda la información sobre el montaje
• Configuración de ensayo resistente contra deformaciones
• Distribución equitativa de la carga F_S a lo largo de toda la superficie de extracción
• Separación entre las guías estándar de 450 mm
• 10 000, 50 000 o 100 000 ciclos de prueba
  (una extracción y retracción = un ciclo)
• Aumento gradual de la carga

Se evaluaron el desgaste, el rendimiento y la flexión máxima después de cada fase de prueba.
