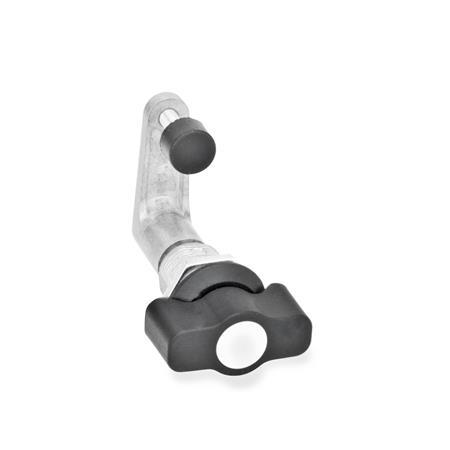

GN 516.1 Cierres de apriete giratorios Zamac, distancia de bloqueo ajustable continuamente

1. Leva en posición inicial.
2. Los primeros 90º de giro del elemento de mando o la llave mueven la leva hacia la posición de cierre.
3. Los segundos 90° de giro inician un movimiento lineal de 6 mm del brazo del pestillo. Al hacerlo, se estira la puerta contra el marco y el sello, creando un cierre a prueba de vibraciones en la posición final.

Para la instalación, realice un orificio en la puerta, cubierta o trampilla como se muestra en el dibujo del lado opuesto.

La tuerca hexagonal puede entonces presionarse sobre el cierre desde la parte posterior y atornillarla en su sitio. El orificio necesario para la instalación en la hoja de la puerta suele realizarse mediante punzonado o mecanizado láser en la producción en serie.

El diámetro del orificio para la instalación en la hoja de la puerta suele realizarse mediante punzonado o mecanizado láser cuando se trata de producción en serie.

También se puede realizar el diámetro del orificio de montaje taladrando/mecanizando como se muestra en el dibujo.

Para series pequeñas y chapas de acero de menos de 2 mm de grosor, los Punzones para chapa GN 123 son la herramienta adecuada.

Load of rotary clamping latches

Par máx.
Fuerza axial máx. / carga estática máx.

4,5 Nm
340 N
