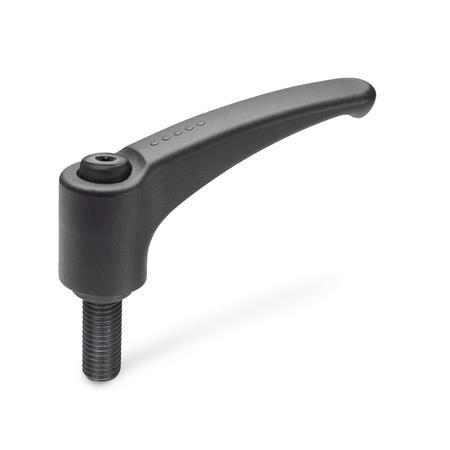

GN 604 Palancas de apriete ajustables Plástico, espárrago roscado de acero

Foto

Diseño original ELESA
código: ERZ.p
Ergostyle

Familia de productos Ergostyle

Las piezas estándar Ergostyle combinan el funcionamiento práctico y ergonómico con el aspecto atractivo. Los numerosos premios de diseño son prueba de esta declaración de alta calidad. El sello de los productos Ergostyle consiste en cinco puntos pequeños.

  • diseño funcional y ergonómico
  • máxima calidad de diseño (numerosos premios de diseño)
Mostrar todos los productos de Ergostyle

Descripción del producto

Información

Las palancas de apriete ajustables GN 604, como todos los productos de la gama Ergostyle®, son conocidas por su atractivo estilo, pero también por su forma ergonómica.

Al levantar la empuñadura, se desacoplan los dientes y se puede girar en ambas direcciones a fin de alcanzar la nueva posición ideal. Al soltar la empuñadura, los dientes se vuelven a acoplar de manera automática.

Especificación

Empuñadura
PA
  • reforzado con fibra de vidrio
  • resistente a temperaturas de hasta 130 °C
  • gris oscuro, RAL 7021, acabado mateSGSG
  • naranja, RAL 2004, acabado mateOROR

Anillo dentado
Zamac

Espárrago roscado y tornillo de sujeción
Acero
  • Clase de resistencia a la tracción 5.8
  • pavonado

RoHS

Dibujo técnico

3D
Ocultar dibujo técnico
GN 604 Palancas de apriete ajustables, plástico, espárrago roscado de acero Esquema

Opciones del artículo / Tabla

Mostrar / ocultar columnas
l1d1l2d2d3h1h2h3h4
Carrera
44M 4-1216202532---1015,524,53,530,53,5
44M 5M 612162025324050-1015,524,53,530,53,5
63M 6M 8121620253240506313,519313,538,54
63M 10-20253240506380-13,519313,538,54
78M 8M 1016202532405063801623363,546,54
78M 12-20253240506380-1623363,546,54
95M 10M 1216202532405063801926,543556,54
95M 16-253240506380--1926,543556,54

Estructura y precio

Abrir el configurador 3D
Especificaciones

Longitud de la empuñadura l1
Rosca de unión d1
Longitud de rosca l2
Color
OR
SG

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
3,04
más IVA 0,58 €
bruto 3,62 €
En stock
Peso: 0,018 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono+49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas)).
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 50,00 €
Todos los precios de acuerdo con nuestra lista de precios n.º 53, válida el 1 de mayo de 2021, más IVA solo válidos para Alemania.
