GN 615.1 Federnde Druckstücke Stahl / Edelstahl, mit Bolzen, mit Schlitz

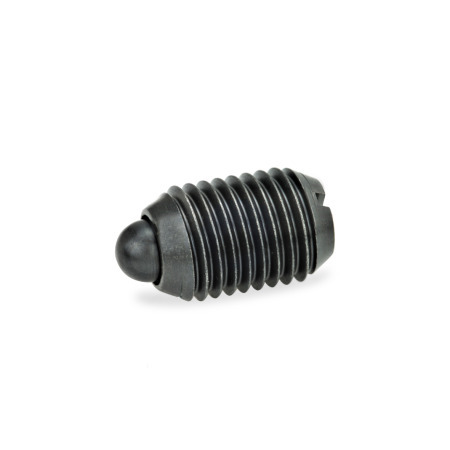

Federnde Druckstücke GN 615.1: Stahl / Edelstahl, mit Bolzen, mit Schlitz
Form: B - Stahl, normaler Federdruck
Edelstahl-Gueteklasse-1

Produktfamilie Edelstahl-Güteklasse 1

Das Ganter Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
Anwendungsvideo Federnde Druckstücke Edelstahl-Eigenschaften

Produktbeschreibung

Federnde Druckstücke GN 615.1 werden zur Arretierung sowie als An- und Abdrückstifte verwendet.

Ausführung

Gehäuse

  • Stahl, brüniert bei Form B / BS
  • Edelstahl 1.4305 bei Form BN / BSN

Bolzen

  • Stahl gehärtet, brüniert bei Form B / BS
  • Edelstahl 1.4305, nitriert bei Form BN / BSN

Druckfeder
Edelstahl 1.4568

RoHS

Zubehör

Haltestücke GN 3492 (Edelstahl)

GN 615.1 Federnde Druckstücke Stahl / Edelstahl, mit Bolzen, mit Schlitz Skizze
Technische Zeichnung ausblenden
GN 615.1 Federnde Druckstücke Stahl / Edelstahl, mit Bolzen, mit Schlitz Skizze

Artikelvarianten / Tabelle

Form

BStahl, normaler Federdruck
BSStahl, verstärkter Federdruck
BNEdelstahl, normaler Federdruck
BSNEdelstahl, verstärkter Federdruck
Spalten ein-/ausblenden
d1
Form B
Form BN
Form BS
Form BSN		d2  -0,1lw
Federweg		Federdruck in N ≈
normal (Form B / BN)
Anfang

Ende		Ferderdruck in N ≈
verstärkt (Form BS / BSN)
Anfang

Ende
M 4-1,891,5 +0,3 / -0,44,512,5--
M 5-2,4122513--
M 6M 62,71426171125
M 8M 83,816216332359
M 10M 104,5192,519422054
M 12M 126223,522573896
M 16M 168,5244,5 ±0,3387850100
M 20M 2010306,5398152133
M 24M 24133487215591223

Artikelauswahl und -konfiguration
Gewinde d1
Form




Gewinde d1
Form




Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
1,26 €
zzgl. ges. Mehrwertsteuer 0,24 €
brutto 1,50 €
Gewicht: 0,001 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73181900
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 200,00 € -> 10 % Rabatt
ab 300,00 € -> 20 % Rabatt
ab 400,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

Lagerverfügbarkeit

  • 3469 Stück in 1-2 Tagen lieferbar
  • Ab 3470 Stück bitten wir um Anfrage zur Lieferzeit.
