GN 4490 Kugelschnäpper Zink-Druckguss

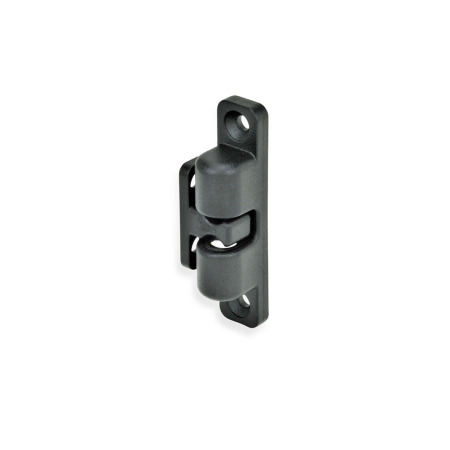

Kugelschnäpper GN 4490: Zink-Druckguss
Form Kugelgehäuse: A1 - mit Senkbohrungen, normale Haltekraft
Form Haltestück: AG - mit Senkbohrungen, gerade
Oberfläche: SW - schwarz, RAL 9005, strukturmatt
Zubehoer-fuer-Profilsysteme

Zubehör für Profilsysteme

Normelemente dieser Produktfamilie sind kompatibel mit den gängigsten Aluminium-Profilsystemen. Über abgestimmte Montagesets lassen sich die Ganter-Normelemente einfach und kostensparend mit den Profilen verbinden. Das zeitaufwändige Zusammenstellen von Einzelteilen bei der Bestellung entfällt.

  • kompatibel mit den gängigen Profilsystemen
  • für Nutbreiten 6, 8 und 10 mm
  • für Raster 30, 40 und 45 mm
Alle kompatiblen Produkte anzeigen
Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Kugelschnäpper GN 4490 werden z. B. zur Zuhaltung von Klappen und Türen eingesetzt, die häufig und einfach geöffnet bzw. geschlossen werden müssen.

Die Kugelschnäpper bestehen aus einem Kugelgehäuse und einem Haltestück, das seitlich oder von vorne in das Kugelgehäuse einrastet.

Je nach Einbausituation ist für den Einsatz der Kugelschnäpper die Verwendung von Montageblechen GN 4490.1 erforderlich (siehe Anwendungsbeispiele). Die Positionierung wird dabei durch Langlöcher erleichtert. Bei der Befestigung der Haltestücke auf Aluprofilen müssen, je nach Nutbreite, Montagebleche GN 4490.2 eingesetzt werden.

Ausführung

Kugelgehäuse / Haltestück
Zink-DruckgussZD
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSWSW
silber, RAL 9006, strukturmattSRSR

Kugel
Edelstahl 1.3541

Feder
Edelstahl 1.4310

Kugelführung
Kunststoff, Polyacetal (POM)

RoHS

Zubehör

Montagebleche GN 4490.1
Montagebleche GN 4490.2

Auf Anfrage

  • andere Farben
GN 4490 Kugelschnäpper, Zink-Druckguss Skizze
Technische Zeichnung ausblenden
GN 4490 Kugelschnäpper, Zink-Druckguss Skizze

Artikelvarianten / Tabelle

Form Kugelgehäuse

A1mit Senkbohrungen, normale Haltekraft
A2mit Senkbohrungen, verstärkte Haltekraft
B1mit Innengewinde, normale Haltekraft
B2mit Innengewinde, verstärkte Haltekraft

Form Haltestück

AGmit Senkbohrungen, gerade
BGmit Innengewinde, gerade
Spalten ein-/ausblenden
l1a1a2
Form Haltestück
AG

BG		a3
Form Haltestück
AG

BG		b1b2b3d1d2
387,57,5111518,5874,33,4M 3
509,510,5152024,512106,54,4M 4
68111216,52327,514,5119,54,4M 4
80131420273316,513115,4M 5
Spalten ein-/ausblenden
l1l2
Form Haltestück
AG

BG		m1m2s1s2s3
Form  Haltestück
AG

BG		tHaltekraft FH in N ≈
Form Kugelgehäuse
A1 / B1

A2 / B2
3821183012411,52,5662535
5030264017515,53,5894070
6832,5285520518,53,581275100
804037,56525621,541015125150

Artikelauswahl und -konfiguration
Werkstoff

l1
Form Kugelgehäuse




Form Haltestück


Oberfläche
silber
schwarz
Ausführungen

Werkstoff

l1
Form Kugelgehäuse




Form Haltestück


Oberfläche
silber
schwarz

Anwendungsbeispiele
2ce7eabc-4001-48e8-9dbf-4938b55e2cf8

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
3,63 €
zzgl. ges. Mehrwertsteuer 0,69 €
brutto 4,32 €
Sofort lieferbar
Gewicht: 0,012 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
83024900
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
