Scharniere GN 159 (CFG. / CFG-ERS)

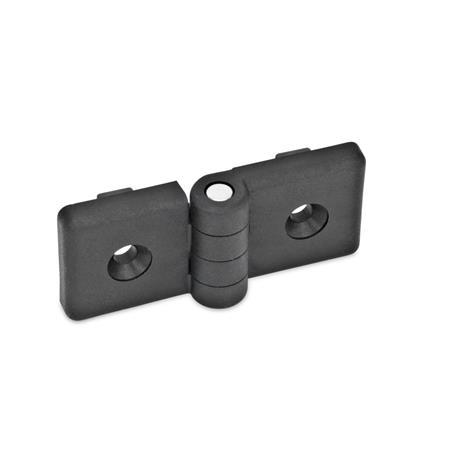

Scharniere GN 159: Kunststoff, für Aluprofile

Original design
code: CFG. / CFG-ERS

Farbe: SW - schwarz, matt
Kennziffer: 1 - ohne Sicherheits-Klemmhebel

Zubehör für Profilsysteme

Normelemente dieser Produktfamilie sind kompatibel mit den gängigsten Aluminium-Profilsystemen. Über abgestimmte Montagesets lassen sich die Ganter-Normelemente einfach und kostensparend mit den Profilen verbinden. Das zeitaufwändige Zusammenstellen von Einzelteilen bei der Bestellung entfällt.

kompatibel mit den gängigen Profilsystemen
für Nutbreiten 6, 8 und 10 mm
für Raster 30, 40 und 45 mm

Alle kompatiblen Produkte anzeigen

Bauartenübersicht Scharniere Angaben zur Belastbarkeit von Kunststoff-Scharnieren Kunststoff-Eigenschaften

Produktbeschreibung

Scharniere GN 159 können zur einfachen Montage an handelsübliche Profile und zur Aufnahme des Türengewichtes mit den lose beigelegten, rechteckigen Positionierelementen versehen werden. Diese werden in entsprechende Vertiefungen der Scharnierflügel eingeklipst.

Zu jeder Profilkombination s₁ - s₂ sind die Positionierelemente in den marktgängigen Nutbreiten b beigefügt.

Ausführung

Scharnierflügel
Kunststoff, Polyamid (PA)

Einsatztemperatur -30 °C bis +130 °C
schwarz, mattSW
grau, mattLG

Scharnierstift
Stahl, vernickelt

Verstellbarer Klemmhebel bei Kennziffer 2

Griffkörper
Kunststoff, Polyamid (PA)
- glasfaserverstärkt
- schwarzgrau, RAL 7021, matt
Einsatz
Kunststoff, Polyamid (PA)
- glasfaserverstärkt
- schwarz
- Gewindebuchse / Halteschraube
  Stahl, brüniert

RoHS

Zubehör

Nutensteine GN 50b
Nutensteine GN 50i
Hammerkopfmuttern GN 51b

Ihr Ansprechpartner

Sie suchen eine Ganter-Vertretung in Ihrer Nähe?

l₁	m₁ Nennmaß	Istmaß	m₂ Nennmaß	Istmaß	d₁	d₂	h₁	h₂	h₃	h₄	l₂	l₃	l₄	für Profilbreiten s₁ - s₂

54	17	17,5	17	17,5	6,5	8	16	8	16	38	36	27	44	30 - 30
64	17	17,5	22	22,5	6,5	8	16	8	16	38	36	27	44	30 - 40
69	17	17,5	25	25	6,5	8	16	8	16	38	36	27	44	30 - 45
84	17	17,5	32	32,5	6,5	8	16	8	16	38	36	27	44	30 - 60
74	22	22,5	22	22,5	6,5	8	16	8	16	38	36	37	44	40 - 40
79	22	22,5	25	25	6,5	8	16	8	16	38	36	37	44	40 - 45
94	22	22,5	32	32,5	6,5	8	16	8	16	38	36	37	44	40 - 60
84	25	25	25	25	6,5	8	16	8	16	16	36	42	44	45 - 45
99	25	25	32	32,5	6,5	8	16	8	16	38	36	42	44	45 - 60
114	32	32,5	32	32,5	6,5	8	16	8	16	38	36	57	44	60 - 60
