Werkstoff (Dichtring): F - FKM
Produktfamilie Edelstahl-Güteklasse 4
Das Ganter Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.
Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:
Güteklasse 1, normale Qualität
Güteklasse 2, hohe Qualität
Güteklasse 4, höchste QualitätDetaillierte Infos zu den Edelstahl-Güteklassen anzeigen
Alle Edelstahl-Produkte anzeigen
Produktbeschreibung

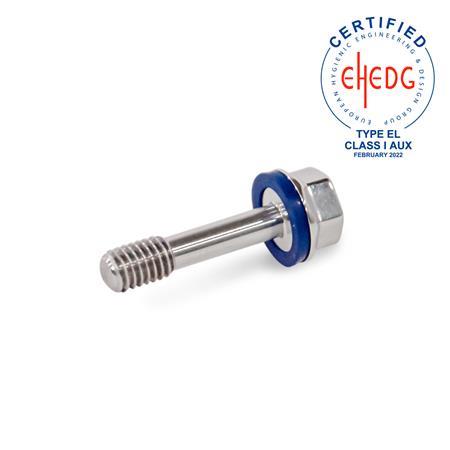

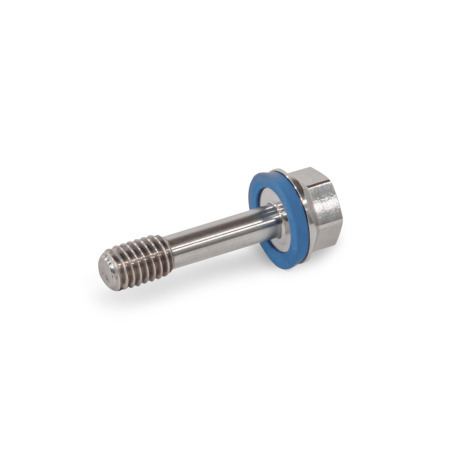

Schrauben GN 1582 mit niedrigem Kopf sind nach den Richtlinien der EHEDG zertifiziert und daher hervorragend für den Einsatz in Hygienebereichen geeignet. Sie befestigen z. B. Abdeckungen an Maschinen. Dabei werden sie durch den Schaft d4 einfach verliergesichert. Damit ist die „Unverlierbarkeit des Befestigungselements“ nach der Maschinenrichtlinie 2006 / 42 / EG gegeben.
Anstelle einer Durchgangsbohrung wird dazu ein zweites Gewinde d1 benötigt, ggf. mit entsprechender Freibohrung d5. Je nach Ausführung und Klemmstärke a1...a3 der Abdeckung kann zwischen den gezeigten Konstruktionsvarianten gewählt werden. Alternativ lässt sich die Sicherung auch durch eine am Dünnschaft d4 zusätzlich montierte Sicherungsscheibe erreichen.
Ausführung
Schraube
Edelstahl 1.4404
- mattiert (Ra < 0,8 µm)MT
- poliert (Ra < 0,8 µm)PL
Dichtring
- HNBRH
Einsatztemperatur -25 °C bis +150 °C - EPDME
Einsatztemperatur -40 °C bis +120 °C - FKMF
Einsatztemperatur -5 °C bis +200 °C - FDA-konformer Werkstoff
- blau
- Härte 85 ±5 Shore A
RoHS
Zubehör
Dichtringe GN 7600
Steckschlüsseleinsätze GN 3124
Ringmaulschlüssel GN 3113 (Hygienic Design)
