3.4 Aufstellen, Heben, Dämpfen mit Stellfüßen, Anschlagmittel
Gummipuffer
GN 352 Anschlagpuffer

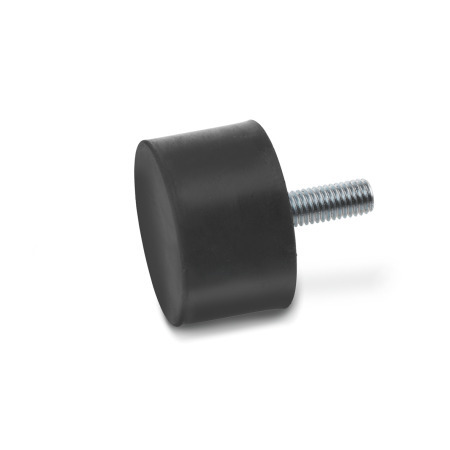

GN 352 Anschlagpuffer Stahl

Form: S - mit Gewindezapfen

Normblatt GN 352
Diese Seite drucken

Bauartenübersicht Schwingungsdämpfer / Anschlagpuffer / Gummipuffer Konstruktionshinweise Anschlagpuffer / Gummipuffer Federkennwerte GN 352 / GN 452 Kunststoff-Eigenschaften

Produktbeschreibung

Anschlagpuffer GN 352 werden als Endanschläge für lineare Bewegungen oder als Aufstellelemente für Geräte verwendet.

Sie absorbieren Stoßenergie beim Aufprall, vermeiden Schäden durch starke Erschütterungen und minimieren den Rückprall. Zudem reduzieren sie Lärm und schädliche Vibrationen.

Ausführung

Gummi
Naturkautschuk (NR), schwarz

auf Deckblech aufvulkanisiert
Einsatztemperatur -40 °C bis +80 °C
Härte Shore A ±5
- weich40
- mittel55
- hart70

Deckblech / Gewindebuchse / Gewindezapfen
Stahl, verzinkt, blau passiviert

RoHS

Auf Anfrage

Gummi in grau

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Form

E	mit Innengewinde
S	mit Gewindezapfen

Spalten ein-/ausblenden

Werkstoff
Länge l
s
t

Filter anzeigen

d₁	h Form E						Form S							d₂	Länge l	s	t

8	8	13	-	-	-	-	8	13	-	-	-	-	-	M 3	6	1	3
10	10	15	-	-	-	-	10	15	20	-	-	-	-	M 4	10	1,2	4
15	15	20	-	-	-	-	10	15	20	30	-	-	-	M 4	10	1,4	4
20	15	20	25	30	-	-	8	10	15	20	25	30	-	M 6	18	2	6
25	15	20	25	30	-	-	15	20	25	30	-	-	-	M 6	18	2	6
30	15	20	30	40	-	-	15	20	25	30	40	-	-	M 8	20	2	8
40	20	30	40	50	-	-	20	25	30	38	40	-	-	M 8	23	2	8
40	20	-	-	-	-	-	20	25	35	40	45	-	-	M 10	23	2	10
50	20	30	35	40	45	50	20	25	30	35	40	45	50	M 10	28	2	10
60	30	40	50	-	-	-	20	25	36	40	45	60	-	M 10	28	2	10
70	30	40	45	55	-	-	30	35	40	50	55	70	-	M 10	28	3	10
75	25	30	40	50	55	-	25	40	50	-	-	-	-	M 12	37	3	12
80	-	-	-	-	-	-	30	40	80	-	-	-	-	M 14	37	3	-
100	40	50	55	60	-	-	40	50	60	-	-	-	-	M 16	41	3	16
125	55	75	-	-	-	-	55	75	-	-	-	-	-	M 16	41	3	16

Filterkombination ergibt keine Treffer.

Artikelauswahl und -konfiguration

Bitte akzeptieren Sie die Marketing-Cookies und laden Sie die Seite neu, um den 3D-Konfigurator verwenden zu können.

Außendurchmesser d₁

100

125

Höhe h (Form E)

Höhe h (Form S)

Gewinde d₂

M 3

M 4

M 6

M 8

M 10

M 12

M 14

M 16

Form

E - mit Innengewinde

S - mit Gewindezapfen

Härte

40 - weich

55 - mittel

70 - hart

Außendurchmesser d₁

100

125

Höhe h (Form E)

Höhe h (Form S)

Gewinde d₂

M 3

M 4

M 6

M 8

M 10

M 12

M 14

M 16

Form

E - mit Innengewinde

S - mit Gewindezapfen

Härte

40 - weich

55 - mittel

70 - hart

Konstruktionshinweise

Gummi- und Anschlagpuffer nehmen vorzugsweise Druckkräfte auf. Belastungen auf Zug, Scherung, Biegung und Torsion können begrenzt eingeleitet werden, wirken sich aber negativ auf die Lebensdauer aus. Die Angaben zur Belastbarkeit im jeweiligen Normblatt bzw. technischen Anhang sind unverbindliche Richtwerte. Ein Überschreiten kann ebenfalls zur Reduzierung der Lebensdauer bzw. zum unmittelbaren Bauteilversagen führen.

Die Beispiele zeigen, wie bei ungünstigen Belastungsfällen durch einfache Anpassung der Konstruktion eine günstige Anordnung mit Druckbelastung erreicht wird.

Die Lebensdauer von Elastomer-Elementen wird durch Umweltbedingungen wie z. B. UV-Strahlung, Witterung, Kohlenwasserstoffe und Chemikalien, sowie durch Alterung beeinträchtigt. Eine entsprechend geschützte Platzierung wirkt sich günstig auf die Lebensdauer aus.

Konstruktionsbeispiele


ungünstig						günstig

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

0,54 €

zzgl. ges. Mehrwertsteuer 0,10 €
brutto 0,64 €

Sofort lieferbar

Gewicht: 0,001 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Zolltarifnummer

40169991

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
