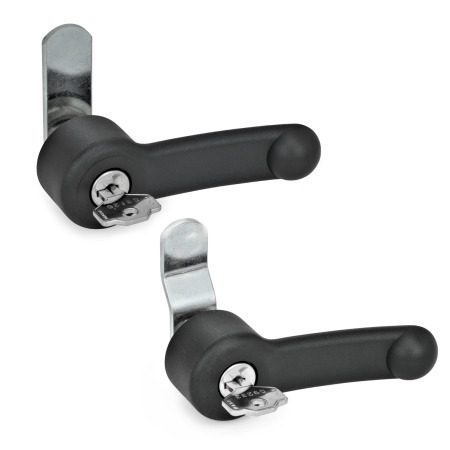

GN 623.1VerriegelungenHebel Kunststoff / Riegel Stahl, Betätigung mit Hebel, mit / ohne Schloss
Original design code: ELCK
Form: SL - mit Schloss, abschließbar durch Linksdrehung (Schließung unterschiedlich)
Produktfamilie Ergostyle
Ergostyle-Normelemente verbinden die Anforderungen an funktionale und ergonomische Bedienung und die Ästhetik des Gesamtprodukts. Zahlreiche Designpreise unterstreichen den hohen Qualitätsanspruch. Sie erkennen Ergostyle-Produkte an den fünf kleinen Punkten.
funktionales, ergonomisches Design
hohe Designqualität (zahlreiche Designauszeichnungen)
Verriegelungen GN 623.1 verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt.
Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 10 und 18 mm abdecken. Die Positionierung des 90°-Drehbereichs wird durch die Lage der Nase in der Montagebohrung festgelegt. Darüber hinaus kann der Riegel in 90°-Schritten gedreht montiert werden.
Die Verriegelungen mit Schloss werden jeweils mit 2 Schlüsseln geliefert. Der Schlüssel kann in beiden Endstellungen abgezogen werden.
Bei den Versionen mit unterschiedlicher Schließung gibt es 400 verschiedene Schlossvarianten, deren Schlüssel durch Nummern gekennzeichnet sind.
Ausführung
Hebel
Kunststoff, Polyamid (PA)
glasfaserverstärkt
Einsatztemperatur -20 °C bis +80 °C
schwarzgrau, matt ähnlich RAL 7021
Riegel
Stahlblech, verzinkt
Schlüssel
Messing, vernickelt
Sonstige Teile
Stahl verzinkt bzw. Messing
oder Edelstahl
RoHS
Auf Anfrage
Schließung einheitlich
Schließung unterschiedlich, mit Generalschlüssel
Technische Zeichnung ausblenden
Artikelvarianten / Tabelle
Form
SL
mit Schloss, abschließbar durch Linksdrehung (Schließung unterschiedlich)
SR
mit Schloss, abschließbar durch Rechtsdrehung (Schließung unterschiedlich)
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist. Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb! Telefon+49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS(engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
83016000
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung: ab 200,00 € -> 10 % Rabatt ab 300,00 € -> 20 % Rabatt ab 400,00 € -> 30 % Rabatt
Mindermengenzuschlag: -> 15,00 Euro bei Warenwert unter 25,00 € -> 10,00 Euro bei Warenwert von 25,00 bis 49,99 €
