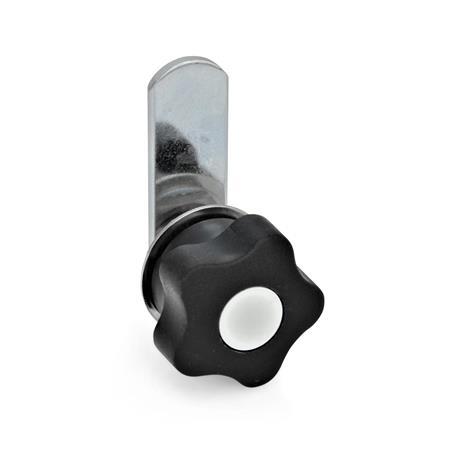

Verriegelungen GN 217 verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt.
Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand von 10 (Form A) und 18 mm (Form B) abdecken. Die Positionierung des 90°-Drehbereichs wird durch die Lage der Nase in der Montagebohrung festgelegt. Darüber hinaus kann der Riegel in 90°-Schritten gedreht montiert werden.
Die Verriegelungen mit Schloss werden jeweils mit 2 Schlüsseln geliefert. Der Schlüssel kann in beiden Endstellungen abgezogen werden.
Bei den Versionen mit unterschiedlicher Schließung gibt es 400 verschiedene Schlossvarianten, deren Schlüssel durch Nummern gekennzeichnet sind.
Ausführung
Griff
Kunststoff, Polypropylen (PP)
Einsatztemperatur 0 °C bis +90 °C
schwarz, matt
Riegel
Stahlblech, verzinkt
Schlüssel
Messing, vernickelt
Sonstige Teile
Stahl verzinkt bzw. Messing
oder Edelstahl
RoHS
Auf Anfrage
Schließung einheitlich
Schließung unterschiedlich, mit Generalschlüssel
Technische Zeichnung ausblenden
Artikelvarianten / Tabelle
Form
A
mit geradem Riegel
B
mit gekröpftem Riegel
Kennzeichen
SL
mit Schloss, abschließbar durch Linksdrehung (Schließung unterschiedlich)
SR
mit Schloss, abschließbar durch Rechtsdrehung (Schließung unterschiedlich)
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist. Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb! Telefon+49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS(engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
83016000
