GN 62444.2 Verschlussschrauben Messing / Kunststoff, PG-Gewinde

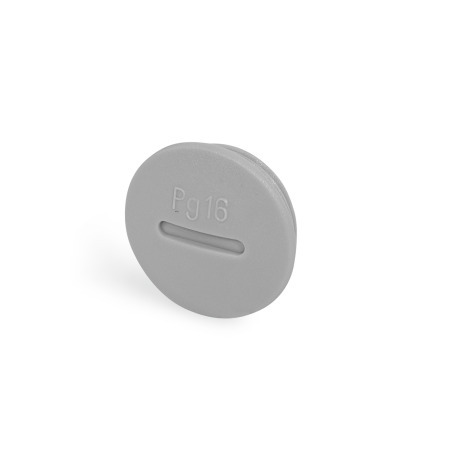

Verschlussschrauben GN 62444.2: Messing / Kunststoff, PG-Gewinde
Werkstoff: KLG - Kunststoff
Erläuterungen zu Schutzart IP Kunststoff-Eigenschaften

Produktbeschreibung

Verschlussschrauben GN 62444.2 verschließen ungenutzte Aufnahmebohrungen für Kabelverschraubungen. Sie können in vorhandene Innengewinde eingeschraubt oder mittels Befestigungsmutter in einer Durchgangsbohrung montiert werden.

Die Abdichtung zum Gehäuse erfolgt bei den Metallausführungen über einen O-Ring. Bei der Kunststoffausführung wird die Abdichtung ohne einen zusätzlichen Dichtring erreicht.

Ausführung

Verschlussschraube

  • MessingMS
    • vernickelt
    • Einsatztemperatur -20 °C bis +80 °C
  • KunststoffKLG, Polyamid (PA)
    • glasfaserverstärkt
    • Einsatztemperatur -40 °C bis +100 °C
    • grau, RAL 7035

O-Ring bei MS
Acrylnitril-Butadien-Kautschuk (NBR)

Schutzart

  • IP 68 bei MS
  • IP 54 bei KLG

RoHS

Zubehör

Befestigungsmuttern GN 62444.1

GN 62444.2 Verschlussschrauben, Messing / Kunststoff, PG-Gewinde Skizze
Technische Zeichnung ausblenden
GN 62444.2 Verschlussschrauben, Messing / Kunststoff, PG-Gewinde Skizze

Artikelvarianten / Tabelle
Spalten ein-/ausblenden
d1
MS
KLG		d2
MS
KLG		h
MS
KLG		Länge l
MS
KLG
PG 7PG 715157,5856
PG 9PG 91819,189,556,5
PG 11PG 112222,181056,5
PG 13,5PG 13,52425,291066,5
PG 16PG 162627,191066,5
PG 21PG 213233,2101268
PG 29PG 2940441212,588
PG 36PG 3650551514910
-PG 42-62-14-10
-PG 48-68,3-16-12

Artikelauswahl und -konfiguration
Gewinde d1 (MS)
Gewinde d1 (KLG)
Werkstoff


Ausführungen

Gewinde d1 (MS)
Gewinde d1 (KLG)
Werkstoff


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
0,19 €
zzgl. ges. Mehrwertsteuer 0,04 €
brutto 0,23 €
Sofort lieferbar
Gewicht: 0,001 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
39269097
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
