GN 81700 Rastbolzen Stahl / Edelstahl, mit Sonderspitze

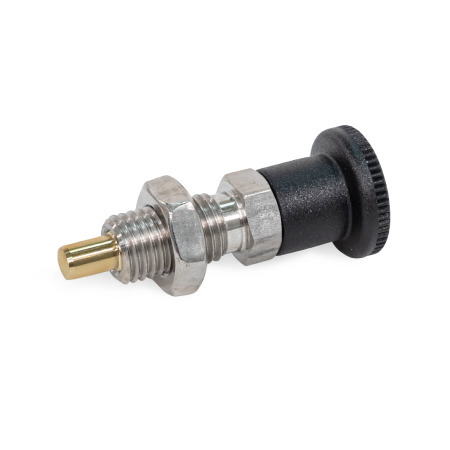

Rastbolzen GN 81700: Stahl / Edelstahl, mit Sonderspitze
Form: BK - ohne Rastsperre, mit Kontermutter
Raststiftform: MA - Kuppe ballig, Messing
Werkstoff: NI - Edelstahl
Edelstahl-Gueteklasse-1

Produktfamilie Edelstahl-Güteklasse 1

Das Ganter Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
Bauartenübersicht Rastbolzen Angaben zur Belastbarkeit ISO-Passungen Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Rastbolzen GN 81700 arretieren z. B. Höhenverstellungen oder Schwenk-arme an Vorrichtungen, Maschinen und Fahrzeugen.

Bei den Raststiftformen KA und MA schonen die balligen Raststiftkuppen aus Kunststoff oder Messing die Oberfläche und verhindern Spuren und Kratzer. Die kegelförmige Raststiftform SB erleichtert die Positionierung in einer entsprechenden Aufnahmebohrung.

Die abgerundete Spitze der Raststiftform SC überfährt niedrige Kanten oder Nuten, erleichtert das Einrasten und verhindert Beschädigungen. Aufgrund der kleinen Fase eignet sich Raststiftform SD für sehr niedrige Rastbohrungen, z. B. in Blechbauteilen.

Rastbolzen der Raststiftform SE oder SF lassen sich durch das Außen- bzw. Innengewinde mit anwendungsspezifischen Anbauteilen versehen und z. B. zum Betätigen von Gestängen oder Seilzügen nutzen.

Unabhängig von der gewählten Raststiftform können Rastbolzen GN 81700 mit oder ohne Rastsperre ausgeführt werden. Rastbolzen mit Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll.

Ausführung

Führung

  • StahlST, brüniert
  • EdelstahlNI 1.4305

Raststift

  • Stahl brüniert bei ST
    Kuppe gehärtet bei Kennzeichen SB / SC / SD
  • Edelstahl 1.4305, chemisch vernickelt bei NI
  • Ummantelung bei Kennzeichen KA
    Kunststoff, Polyphtalamid (PPA)
    • glasfaserverstärkt
    • mit dem Raststift chemisch verbunden
    • weiß
  • Messing bei Kennzeichen MA

Knopf
Kunststoff, Polyamid (PA)
schwarz, matt

Druckfeder
Edelstahl 1.4310

Sechskantmutter ISO 8675

  • Stahl, brüniert bei ST
  • Edelstahl A2 bei NI

RoHS

Zubehör

DIN 172 Positionierbuchsen (mit Bund)
DIN 179 Positionierbuchsen (ohne Bund)
GN 609.5 Distanzringe
ISO 8675 Niedrige Sechskantmuttern
DIN 7979 Zylinderstifte
GN 909 Niedrige Sechskantmuttern
GN 909.5 Niedrige Sechskantmuttern
GN 412.2 Positionierbuchsen (mit Bund)
GN 412.4 Positionierbuchsen (mit Bund)
GN 412.3 Positionierbuchsen
GN 412.5 Positionierbuchsen
GN 412.1 Haltestücke
GN 612.1 Haltestücke

GN 81700 Rastbolzen, Stahl / Edelstahl, mit Sonderspitze Skizze
Technische Zeichnung ausblenden
GN 81700 Rastbolzen, Stahl / Edelstahl, mit Sonderspitze Skizze

Artikelvarianten / Tabelle

Form

Bohne Rastsperre, ohne Kontermutter
BKohne Rastsperre, mit Kontermutter
Cmit Rastsperre, ohne Kontermutter
CKmit Rastsperre, mit Kontermutter

Raststiftform

KAKuppe ballig, kunststoffummantelt
MAKuppe ballig, Messing
SBKuppe kegelförmig
SCKuppe rund
SDKuppe flach
SEmit Außengewinde
SFmit Innengewinde
Spalten ein-/ausblenden
d1
Stift -0,02 / -0,05
Bohrung H7		l1d2d3d4d5kl2l3l4l5sw1sw2t
min.		Federdruck in N  ≈
Anfang
Ende
58M 10 x 119M 3M 316401864,51246518
69M 12 x 1,523M 4M 4204822664758625
812M 16 x 1,528M 5M 520582687,5177108,528
1012M 16 x 1,528M 6M 624582689178129,538

Artikelauswahl und -konfiguration
Durchmesser d1
Länge l1
Form




Raststiftform







Werkstoff


Durchmesser d1
Länge l1
Form




Raststiftform







Werkstoff


Anwendungsbeispiele
710c92be-2af8-455b-9091-c11dbfba36cd

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
15,45 €
zzgl. ges. Mehrwertsteuer 2,94 €
brutto 18,39 €
Gewicht: 0,019 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73181900
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 200,00 € -> 10 % Rabatt
ab 300,00 € -> 20 % Rabatt
ab 400,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

Lagerverfügbarkeit

  • 545 Stück in 5-9 Tagen lieferbar
  • Ab 546 Stück bitten wir um Anfrage zur Lieferzeit.
