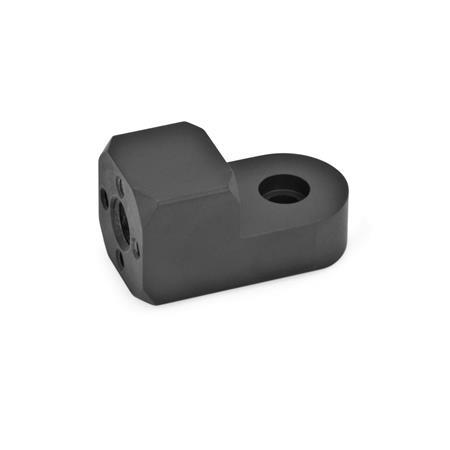

I morsetti girevoli per fissaggio squadrette GN 484 sono destinati principalmente al montaggio delle squadrette porta dispositivo GN 479 e delle squadrette di sostegno GN 479.1. Sono dotati di una filettatura centrale e, a partire dalla misura k =20, di una dima supplementare 4 x M4.
Si possono assemblare con i morsetti di sostegno girevoli GN 482, i morsetti di sostegno girevoli a T GN 483 e le basi per morsetti di sostegno girevoli GN 485 di dimensioni k identiche per ottenere morsetti di sostegno. A questo scopo sono disponibili i kit di serraggio GN 511.1 con vite (tipo S) e con maniglia a ripresa (tipo K). Il codice articolo per l'ordinazione è riportato nella tabella delle dimensioni.
Alluminio
RoHS
| d1 | k | d2 | d3 Foro alesato per snodo | l1 | l2 | l3 | l4 | m | Kit di serraggio per d3 Tipo S | Kit di serraggio per d3 Tipo K |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M 5 | M 6 | M 8 | 16 | 7 | 4,5 | 30 | 22 | 13 | 8 | - | GN 511.1-M4-16-S | GN 511.1-M4-16-K |
| M 6 | M 8 | - | 20 | 8,5 | 5,5 | 38 | 28 | 17 | 10 | 14 | GN 511.1-M5-20-S | GN 511.1-M5-20-K |
| M 8 | M 10 | - | 25 | 10 | 6,5 | 46 | 33,5 | 20 | 12,5 | 17 | GN 511.1-M6-25-S | GN 511.1-M6-25-K |
| M 8 | M 10 | M 12 | 30 | 10 | 6,5 | 55 | 40 | 24 | 15 | 20 | GN 511.1-M6-30-S | GN 511.1-M6-30-K |
