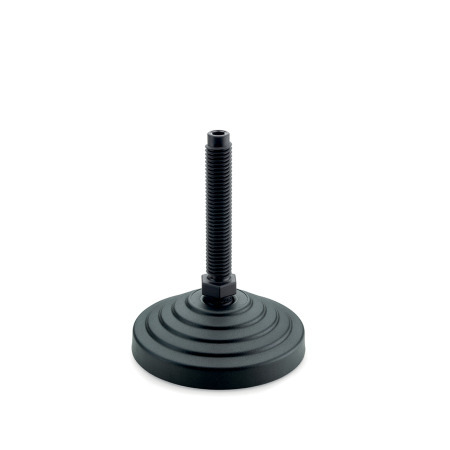

Piedini di livellamento GN 344.9 (LV.A-STP / LV.A-AS-STP)

Piedini di livellamento GN 344.9: Plastica, con perno filettato

Original design LV.A-STP / LV.A-AS-STP

Tipo: A - Senza disco antiscivolo

Descrizione del prodotto

I piedini di livellamento GN 344.9 sono realizzati in plastica; questo materiale li rende leggeri, resistenti alla corrosione ed elettroisolanti. Si utilizzano per installare e mettere in piano macchine, dispositivi e apparecchiature.

La geometria della piastra di base distribuisce il carico su un'ampia superficie e, in combinazione con la plastica di alta qualità, determina un'elevata portata statica. I piedini di livellamento vengono forniti montati, ma all’occorrenza si possono smontare.

I valori di portata statica specificati nella tabella sono indicazioni non vincolanti; superandoli è possibile deformare o danneggiare i componenti.

Specifiche

Base
Plastica, poliammide (PA)

Rinforzo in fibra di vetro
Colore nero, finitura matt

Perno filettato
Plastica, poliammide (PA-HP)

Rinforzo in fibra di vetro
Colore nero, finitura matt

Disco antiscivolo per il tipo AG
Gomma butadiene acrilonitrile (NBR)
Durezza 70 Shore A, colore nero

Temperatura di esercizio da -30 °C a +100 °C

RoHS

d₁	d₂	l₁	l₂	l₃	A/F₁	A/F₂	Ø sfera	Carico statico in kN (vedere informazioni)

60	M 8	44	69	-	34,5	24	16	3	14	2,7
60	M 10	44	69	99	34,5	24	16	4	14	4,8
60	M 12	44	69	99	34,5	24	16	5	14	6,8
80	M 8	44	69	-	35,5	24	16	3	14	2,7
80	M 10	44	69	99	35,5	24	16	4	14	4,8
80	M 12	44	69	99	35,5	24	16	5	14	6,8
100	M 8	44	69	-	35	24	16	3	14	2,7
100	M 10	44	69	99	35	24	16	4	14	4,8
100	M 12	44	69	99	35	24	16	5	14	6,8

d₁

d₂

l₁

l₂

l₃

A/F₁

A/F₂

Ø sfera

Carico statico in kN
(vedere informazioni)
