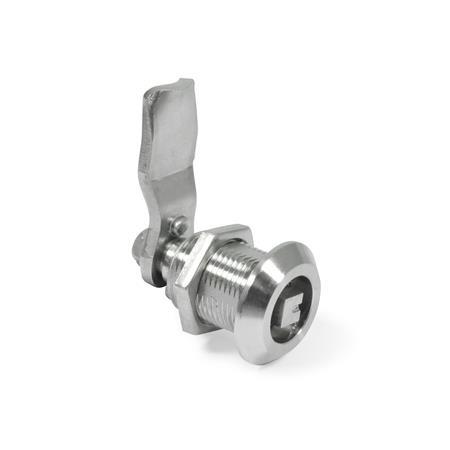

GN 516.5 Chiusure a levetta regolabile Acciaio INOX, funzionamento con chiave a tubo / manopola

1. Levetta di chiusura in posizione iniziale.
2. La prima rotazione di 90° della manopola o della chiave porta la levetta di chiusura in posizione di bloccaggio.
3. La seconda rotazione di 90° avvia un movimento lineare di 6 mm della levetta di chiusura. In questo modo la porta viene tirata contro il telaio e la guarnizione, creando una chiusura a prova di vibrazioni nella posizione finale.

Per l’installazione, praticare un foro nella porta, nella copertura o nello sportello, come indicato nello schema.

Una volta installate, le chiusure a levetta regolabile vengono inserite attraverso il foro dalla parte anteriore. Il dado esagonale può quindi essere spinto sulla chiusura dal retro e avvitato in posizione.

Il foro di installazione richiesto nell'anta della porta viene solitamente praticata mediante perforazione o taglio laser durante la produzione in serie.

Il foro di installazione può anche essere praticato mediante foratura o fresatura, come indicato negli schemi.

Per piccole serie e per lamiere d'acciaio con spessore inferiore a 2 mm, Perforatori per lamiera GN 123 è l'utensile ideale.

Carico delle chiusure a levetta regolabile

Coppia max.
Forza assiale max. / carico statico max.

4,5 Nm
340 N
