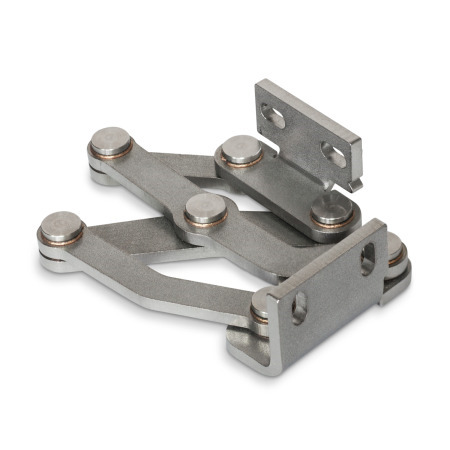

GN 7237 Cerniere a snodi multipli in acciaio INOX, nascoste, angolo di apertura 180°

l₁	d	h₁	h₂	h₃	l₂	l₃	l₄	l₅	l₆	l₇	l₈	l₉	m₁	m₂	r	s	x	y

40	5,3	7,5	28	2,5	26	36	70,1	105,2	74,5	27,4	101,9	16	25	5	78,5	4	13	29,5
50	6,5	10	35	2,5	35	46	92,3	140	102,8	39,3	134,7	27,8	30	6	105	5	18	38
60	8,5	12,5	40	2,5	40	61	116,5	179,5	125,2	51,3	172,2	37,2	36	8	137,5	5	19	47

Posizione di installazione - caratteristiche del perno

Le cerniere a snodi multipli in acciaio INOX possono essere installate sul corpo di contenimento con le asole dell'angolare di fissaggio orientate in direzione perpendicolare o parallela all'asse della cerniera ottenendo così le due configurazioni di articolazione illustrate.

$MD7237{St:_}NA-14779-0$

Esempi d'impiego


$MD7237{St:_}AN{St:_}14896-0$

Opzioni di regolazione e fissaggio

$MD7237{St:_}NA-14788-0$

Le cerniere a snodi multipli in acciaio INOX sono regolabili nei tre piani durante l'installazione. Questo consente ad esempio la compensazione delle tolleranze o l'applicazione delle necessarie forze di compressione per le guarnizioni. Due piani sono regolabili tramite le asole parallele o perpendicolari negli angolari di fissaggio. Per correggere la posizione nel terzo piano è possibile usare le piastrine distanziali in acciaio INOX GN 2370.
Per il fissaggio delle cerniere sono disponibili anche piastrine in acciaio INOX con fori filettati GN 2372 e piastrine in acciaio INOX con perni filettati GN 2376. Queste ultime possono essere saldate o inserite dall'esterno attraverso la parete e fissate in posizione. Tutti gli accessori sono idonei all'uso con entrambi gli angolari di fissaggio.

Varianti costruttive

Porte, sportelli e botole possono essere incassati, posizionati a filo o inclinati. Gli spessori massimi delle pareti e le misure delle curve per le strutture in lamiera riportati di seguito dipendono dal tipo di installazione.

Angolari di fissaggio montati sul corpo di contenimento con asole perpendicolari all'asse della cerniera:

$MD7237{St:_}NA-14782-0$

Mostra / Nascondi colonne

l₁	s₁ max.	b₁	s₂ max.	b₂ max.	s₃ max.	b₃ max.

40	13	1 ... ∞	24	10	10	10
50	19	1 ... ∞	34	17	16	16
60	25	1 ... ∞	44	24	21	21

Angolari di fissaggio montati sul corpo di contenimento con asole parallele all'asse della cerniera:

$MD7237{St:_}NA-14785-0$

Mostra / Nascondi colonne

l₁	s₄ max.	b₄ max.	s₅	b₅ max.	s₆ max.	b₆ max.

40	9	27	1 ... ∞	13	10	10
50	17	35	1 ... ∞	19	16	16
60	23	45	1 ... ∞	25	21	21

Le varianti di design rappresentano condizioni di installazione standard. Se la posizione di installazione della cerniera viene modificata o una delle due pareti ha uno spessore inferiore a s oppure b, le dimensioni massime ottenibili cambiano indipendentemente l'una dall'altra. Questo consente in alcuni casi di installare una cerniera su pareti di spessore superiore a quanto specificato senza dover scegliere la misura più grande. Si consiglia pertanto di procedere a una prova pratica o a una semplice verifica della progettazione tramite CAD.

Esempio di montaggio


$MD7237{St:_}AN-22344-0$

Capacità di carico

Il carico massimo della cerniera a snodi multipli in acciaio INOX riportato di seguito si riferisce a impieghi standard e funge da riferimento in caso di applicazioni diverse. Le forze risultanti determinano una leggera deformazione elastica, che può essere compensata all'occorrenza dalle varie opzioni di regolazione.

$MD7237{St:_}BL{St:_}16000-0$
