GN 22887 Ruote con supporto per medie portate Rivestimento in poliuretano, corpo ruota in ghisa, versione intermedia

Foto

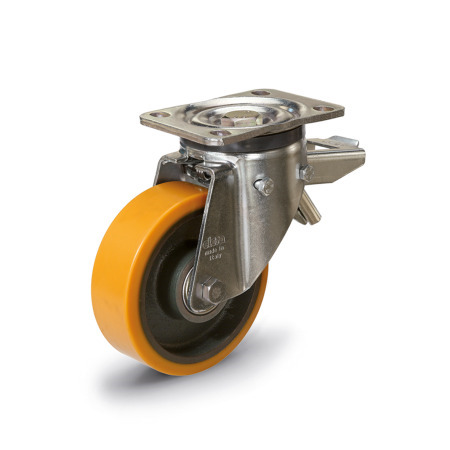

GN 22887 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in ghisa, versione intermedia Tipo di cuscinetto: K - Cuscinetto a sfere
Tipo (supporto): LF - Supporto girevole con piastra di attacco, freno con bloccaggio totale
Codifica: M - Versione intermedia
Materiale (supporto): ST - Acciaio stampato
Original design RE.F4-H
Tipo di cuscinetto: K - Cuscinetto a sfere
Tipo (supporto): LF - Supporto girevole con piastra di attacco, freno con bloccaggio totale
Codifica: M - Versione intermedia
Materiale (supporto): ST - Acciaio stampato
GN 22887 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in ghisa, versione intermedia Tipo di cuscinetto: K - Cuscinetto a sfere
Tipo (supporto): LF - Supporto girevole con piastra di attacco, freno con bloccaggio totale
Codifica: M - Versione intermedia
Materiale (supporto): ST - Acciaio stampato GN 22887 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in ghisa, versione intermedia Tipo di cuscinetto: K - Cuscinetto a sfere
Tipo (supporto): B - Supporto fisso
Codifica: M - Versione intermedia
Materiale (supporto): ST - Acciaio stampato GN 22887 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in ghisa, versione intermedia Tipo di cuscinetto: K - Cuscinetto a sfere
Tipo (supporto): L - Supporto girevole con piastra di attacco
Codifica: M - Versione intermedia
Materiale (supporto): ST - Acciaio stampato

Descrizione del prodotto

Informazioni

Le ruote con supporto per medie portate GN 22887 trovano impiego in ambienti industriali e pubblici, al chiuso, ad esempio per movimentare carrelli di peso medio.

Il rivestimento offre bassa forza di spinta e una buona resistenza all’usura.

La ridotta usura del cuscinetto a sfere aumenta la durata in servizio, il montaggio sull'anello interno si può realizzare senza gioco assiale.

Specifiche

Rivestimento ruota
Plastica, poliuretano (PUR)

  • Colato
  • Colore giallo
  • Durezza 92 Shore A

Corpo ruota
Ghisa


Supporto
Acciaio stampatoST
Zincato, passivato giallo


Supporto girevole

  • Doppio cuscinetto a sfere ingrassato
  • Anello parapolvere sul tipo L/LF
    Plastica, polietilene (PE)

Temperatura di esercizio da -20 °C a +80 °C


RoHS

Disegno tecnico

Nascondi disegno tecnico
GN 22887 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in ghisa, versione intermedia disegno

Opzioni articolo / Tabella

Tipo di cuscinetto

KCuscinetto a sfere

Tipo (supporto)

BSupporto fisso
LSupporto girevole con piastra di attacco
LFSupporto girevole con piastra di attacco, freno con bloccaggio totale

Codifica

MVersione intermedia
Mostra / Nascondi colonne
d1
Ø ruota
bd2hl1l2
Tipo B

Tipo L/LF
l3m1m2
Tipo B

Tipo L/LF
m3m4rMax 
portata dinamica
in N
10038913810085854645606075801233500
1255011170140115110707385871051051265500
1505011200140115110707385871051051267000
2005011250140115110707385871051051267500

Selezione e configurazione articolo

Specifiche



Ø ruota d1
Tipo di cuscinetto

Tipo (supporto)



Codifica

Materiale (supporto)

Adatto al tipo di pavimento

Il tipo di pavimento e gli eventuali ostacoli sono fattori che influenzano la quantità di forza necessaria per spostare il carrello, nonché la trasmissione delle vibrazioni e l'usura della ruota.
In base alle caratteristiche del pavimento, si applicano le linee guida per la scelta della ruota giusta:

  • Per pavimenti irregolari e in caso di ostacoli, le ruote dovrebbero avere un battistrada morbido e spesso e un grande diametro.
  • Per pavimenti lisci e carichi pesanti, le ruote devono avere un battistrada duro.

La tabella seguente mostra in forma semplificata il tipo di pavimento adatto a ciascuna ruota.

Mostra / Nascondi colonne
StandardMattonelleAsfaltoCemento composito,
calcestruzzo
Pavimenti non rivestitiGriglie e gratePavimenti con presenza di trucioliPavimenti con presenza di ostacoli
GN 22870x-----x
GN 22872x-x----
GN 22873xxxxxxx
GN 22874xxxxxxx
GN 22875xxxxxxx
GN 22880x-x---x
GN 22882x-x----
GN 22884x-x---x
GN 22885x-x----
GN 22886xxxxxxx
GN 22887x-x----
GN 22892x-x----
GN 22894x-x----
GN 22868x-x----

Parte selezionata (Come ordinare)

Totale (netto)
41,39
più IVA 7,86 €
lordo 49,25 €
In magazzino
ELESA Code: 451461
Descrizione: RE.F4-100-PSL-H
Peso: 1,520 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
83022000
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.

Dati CAD

Al momento non è possibile scaricare direttamente i dati CAD 3D o i dati 2D per questa parte. Inviaci direttamente la tua richiesta via e-mail. Appena possibile ti invieremo i dati CAD desiderati.
