I pistoncini di posizionamento a molla in acciaio INOX GN 717 sono caratterizzati dalle dimensioni ridotte. Consentono un impiego universale grazie alla capacità di prevenire errori di allineamento e posizione dei fori di posizionamento corrispondenti.

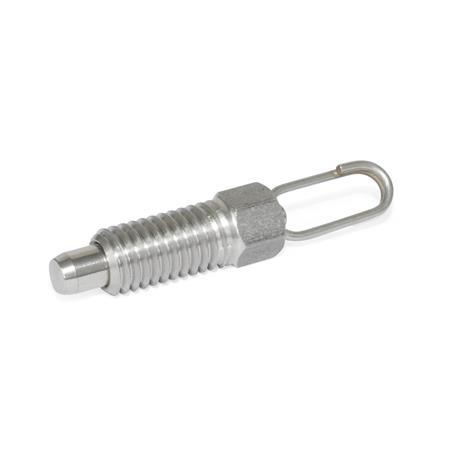

Il tipo A con anello di azionamento può essere attivato con un dito nei punti inaccessibili. Se i pistoncini di posizionamento a molla devono essere installati in punti non accessibili con la mano, è possibile utilizzare il tipo D con anello per l'azionamento a distanza, ad esempio con un cavetto di ritegno GN 111.2.
Al montaggio, durante il serraggio del controdado non superare le coppie di serraggio massime indicate nella tabella.
Corpo filettato
Acciaio INOXNI
Zincato, passivato blu
Perno del puntale
Acciaio INOX AISI 303
Molla di compressione
Acciaio INOX AISI 301
Anello di sollevamento / anello a occhiello
Acciaio INOX AISI 301
RoHS
| A | Con anello di azionamento, senza controdado |
| AK | Con anello di azionamento, con controdado |
| D | Con anello a occhiello, senza controdado |
| DK | Con anello a occhiello, con controdado |
| d1 Puntale -0,05 Foro alesato +0,03/+0,08 | d2 | d3 | d4 | e | l1 | l2 | l3 | l4 | l5 min. | l6 | l7 | A/F | Coppia di serraggio max. in Nm | Carico della molla in N≈ iniziale | finale |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | M 6 | 14 | 6 | 6,9 | 33,5 | 3,5 | 12 | 4,5 | 10 | 32,9 | 12,9 | 6 | 2 | 3 | 12 |
| 3 | M 6 x 0,75 | 14 | 6 | 6,9 | 33,5 | 3,5 | 12 | 4,5 | 10 | 32,9 | 12,9 | 6 | 3 | 3 | 12 |
| 4 | M 6 | 14 | 6 | 6,9 | 33,5 | 4 | 12 | 4,5 | 10 | 33,4 | 12,9 | 6 | 2 | 3 | 12 |
| 4 | M 8 x 1 | 14 | 6 | 9,2 | 40,4 | 4,5 | 16 | 6 | 13,5 | 42 | 15,5 | 8 | 8 | 5 | 24 |
| 5 | M 8 | 18 | 7,2 | 9,2 | 45 | 5 | 16 | 6 | 13,5 | 42,5 | 15,5 | 8 | 7 | 5 | 24 |
| 5 | M 8 x 1 | 18 | 7,2 | 9,2 | 45 | 5 | 16 | 6 | 13,5 | 42,5 | 15,5 | 8 | 7 | 5 | 24 |
| 5 | M 10 x 1 | 18 | 7,2 | 11,5 | 45 | 5 | 16 | 6 | 13,5 | 42,5 | 15,5 | 10 | 22 | 5 | 24 |
| 6 | M 10 | 24 | 9,5 | 11,5 | 57,1 | 6 | 20 | 7,5 | 17 | 54,4 | 20,9 | 10 | 15 | 5 | 21 |
| 6 | M 12 x 1,5 | 24 | 9,5 | 13,8 | 57,1 | 6 | 20 | 7,5 | 16,5 | 54,4 | 20,9 | 12 | 38 | 5 | 21 |
| 8 | M 12 | 30 | 11,8 | 13,8 | 71 | 8 | 24 | 9 | 20,5 | 66,9 | 25,9 | 12 | 20 | 6 | 22 |
| 8 | M 12 x 1,5 | 30 | 11,8 | 13,8 | 71 | 8 | 24 | 9 | 20,5 | 66,9 | 25,9 | 12 | 20 | 6 | 22 |
| 8 | M 16 x 1,5 | 30 | 11,8 | 19,6 | 71 | 8 | 24 | 9 | 20,5 | 66,9 | 25,9 | 17 | 80 | 6 | 22 |
| 10 | M 16 x 1,5 | 30 | 11,8 | 19,6 | 74,8 | 10 | 26 | 9 | 22,5 | 70,9 | 25,9 | 17 | 80 | 4 | 27 |
