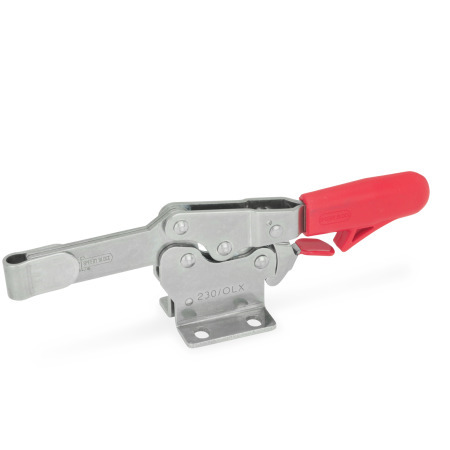

Tipo: OL - Braccio di bloccaggio massiccio, con fermo a saldare
Famiglia di prodotti Acciaio inox in classe di qualità 2
La gamma di prodotti Ganter comprende numerosi componenti standard realizzati in acciai inossidabili di alta qualità. Grazie alle loro proprietà straordinarie, questi materiali sono utilizzati in un'ampia gamma di settori. La loro resistenza alla corrosione e alla ruggine, in particolare, assicura lunga durata a macchine e attrezzature e ne mantiene inalterato il valore.
Per differenziarli facilmente, gli acciai inox utilizzati da Ganter sono suddivisi in classi di qualità:
Acciaio inox in classe di qualità 1
Acciaio inox in classe di qualità 2
Acciaio inox in classe di qualità 4Mostra informazioni dettagliate sulle classi di qualità dell'acciaio inossidabile
Mostra tutti i prodotti in acciaio inox
Descrizione del prodotto
Attrezzi di serraggio GN 820.3 sono provvisti di un blocco di sicurezza che ne impedisce lo sgancio accidentale o per effetto delle vibrazioni. Per sganciare il morsetto, è sufficiente azionare il blocco con una sola mano.
Questi attrezzi funzionano secondo il principio della ginocchiera: la leva e il braccio di bloccaggio si muovono in direzione opposta. Richiedono meno spazio per l'operazione di serraggio.
Gli attrezzi di serraggio in acciaio INOX nella versione con braccio a U e due rondelle flangiate (tipo ML) possono accogliere una vite di bloccaggio specifica per l'applicazione. Il tipo MLC comprende anche una vite di bloccaggio con puntale in neoprene.
Gli attrezzi di serraggio in acciaio INOX tipo OL possono essere utilizzati saldando il fermo che può quindi accogliere un componente di fissaggio specifico per l'applicazione oppure utilizzando il braccio assieme ai supporti per viti di bloccaggio GN 809 per mantenere il pezzo in posizione.
Specifiche
Meccanismo di bloccaggio
Acciaio INOXNI AISI 304
- Parti in movimento lubrificate con grasso speciale
Impugnatura
Plastica
Colore rosso, resistente all'olio
Fermo per il tipo OL
Acciaio INOX AISI 304
Rondelle flangiate GN 898 per il tipo ML / MLC
Acciaio INOX AISI 304
Viti di bloccaggio GN 708.1 per il tipo MLC
- Acciaio INOX AISI 304
- Pieza de apriete
Caucho de cloropreno (CR)- Dureza 85 Shore A ≈
- vulcanizado
- negro
- Tipo A (superficie di pressione piatta)
RoHS
Accessorio
GN 801.3 Porta sensore
GN 801 Supporti per viti di bloccaggio (for Type ML)
GN 801.1 Prolunghe per bracci di bloccaggio (for Type ML)
GN 801.2 Prolunghe per bracci di bloccaggio (for Type ML)
GN 809.1 Prolunghe per bracci di bloccaggio (for Type OL)
GN 807 Viti di bloccaggio (Acciaio INOX)
GN 708.1 Viti di bloccaggio (Acciaio INOX)
GN 903 Viti di bloccaggio in acciaio INOX (Acciaio INOX)
