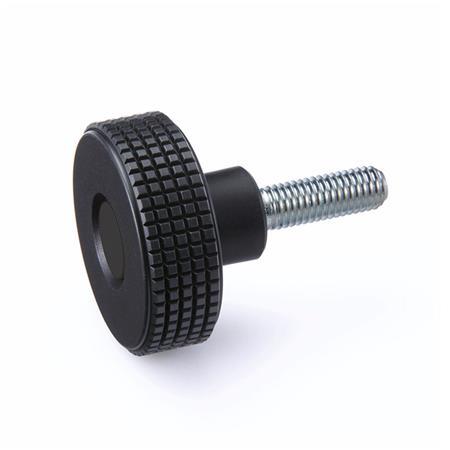

GN 534 Manopole zigrinate con prigioniero filettato Plastica, perno filettato accacio, calottina nera

Manopole zigrinate con prigioniero filettato GN 534: Plastica, perno filettato accacio, calottina nera
Original design
code: MBT.p

Descrizione del prodotto

Il particolare profilo del bordo (quadrettato) contraddistingue la forma e la funzione delle manopole zigrinate GN 534.

Specifiche

Manopola
Plastica, polipropilene (PP)

  • Rinforzato, resistente agli urti
  • nero, RAL 9005, finitura mattSWSW

Perno filettato
Acciaio
Zincato, passivato blu


Calottina
Plastica, poliammide (PA)
nero RAL 9005, finitura matt


Temperatura di esercizio 0 °C a +90 °C


RoHS

Nascondi disegno tecnico
GN 534 Manopole zigrinate con prigioniero filettato, plastica, perno filettato accacio, calottina nera disegno

Opzioni articolo / Tabella

Mostra / Nascondi colonne
d1
Dimensione
nominale

Dimensione
effettiva
d2Lunghezza ld3h1h2
3231M 5102040---152411,5
3231M 6101620253040152411,5
4039,5M 61016203040-1726,512,5
4039,5M 81620253040501726,512,5
5050M 8163050---203316
5050M 10203050---203316
6061M 10203050---233918,5
6061M 12203050---233918,5
7070M 123050----244220,5

Selezione e configurazione articolo

Diametro impugnatura d1
Filettatura d2
Lunghezza filettatura I
Colore (Manopola)
nero
Specifiche



Diametro impugnatura d1
Filettatura d2
Lunghezza filettatura I
Colore (Manopola)
nero

Parte selezionata (Come ordinare)

Totale (netto)
1,71
più IVA 0,32 €
lordo 2,03 €
ELESA Code: 34221-C9
Descrizione: MBT.30P-M5X10-C9
Peso: 0,013 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
39269097
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 200,00 € -> 10 % di sconto
da 300,00 € -> 20 % di sconto
da 400,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Salva tra i preferiti
Raccomanda un prodotto

Disponibilità delle scorte

  • 183 pezzi consegnabili in 1-2 giorni
  • 4248 pezzi consegnabili in 3-7 giorni
  • 8313 pezzi consegnabili in 5-9 giorni
  • Per ordini di 8314 pezzi o più, vi preghiamo di contattarci brevemente per conoscere i tempi di consegna.

Dati CAD

Altri formati di dati

Accesso rapido

Per ottenere i dati CAD, inserisci il tuo indirizzo e-mail. Preferiremmo comunque la registrazione completa.

Tutorial per il download CAD Informazioni sui download CAD

Hai trovato il prodotto?

Il nostro team di assistenza è disponibile dal lunedì al venerdì dalle 7.30 alle 17.00: +49 7723 6507 - 0

Vai agli elementi personalizzati | Vai ai referenti

GN 534-32-M5-10-SWGN 534-32-M5-20-SWGN 534-32-M5-40-SWGN 534-32-M6-10-SWGN 534-32-M6-16-SWGN 534-32-M6-20-SWGN 534-32-M6-25-SWGN 534-32-M6-30-SWGN 534-32-M6-40-SWGN 534-40-M6-10-SWGN 534-40-M6-16-SWGN 534-40-M6-20-SWGN 534-40-M6-30-SWGN 534-40-M6-40-SWGN 534-40-M8-16-SWGN 534-40-M8-20-SWGN 534-40-M8-25-SWGN 534-40-M8-30-SWGN 534-40-M8-40-SWGN 534-40-M8-50-SWGN 534-50-M8-16-SWGN 534-50-M8-30-SWGN 534-50-M8-50-SWGN 534-50-M10-20-SWGN 534-50-M10-30-SWGN 534-50-M10-50-SWGN 534-60-M10-20-SWGN 534-60-M10-30-SWGN 534-60-M10-50-SWGN 534-60-M12-20-SWGN 534-60-M12-30-SWGN 534-60-M12-50-SWGN 534-70-M12-30-SWGN 534-70-M12-50-SW
