GN 546 Indicateurs de niveau d'huile sans anneau de marquage, plastique transparent

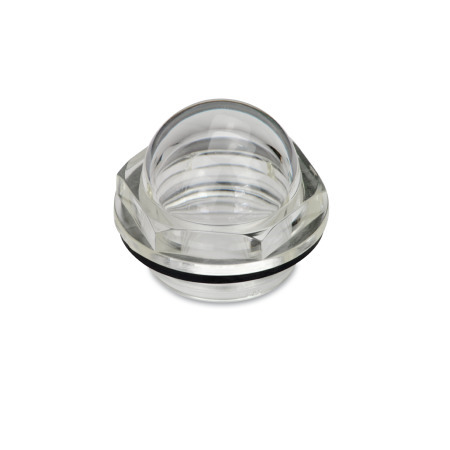

Indicateurs de niveau d'huile GN 546: sans anneau de marquage, plastique transparent
Original design
code: HCFE.
Caractéristiques du plastique

Description du produit

Les indicateurs de niveau d'huile GN 546 sont utilisés principalement comme indicateurs de circulation d'huile.

Ils sont pratiquement indestructibles ; même avec un couple élevé, il n'existe aucun risque de rupture.

Instruction de montage :
Pour un montage sur des parois de moins de 4 mm d'épaisseur, utilisez un écrou de montage GN 543.1.

Spécifications

  • Plastique
    polyamide transparent (PA 6-T)
    • grande résistance mécanique
    • résistant aux températures jusqu'à 100 °C
    • résistant aux solvants,
      mais ne convient pas à l'alcool
  • Joint
    Caoutchouc NBR (Perbunan®)

RoHS

Accessoire

Écrous de montage GN 7430 (Messing)
Douilles de soudure GN 7490 (Stahl)

GN 546 Indicateurs de niveau d'huile sans anneau de marquage schéma
Masquer schéma technique
GN 546 Indicateurs de niveau d'huile sans anneau de marquage schéma

Options d'article/Tableau
Afficher/Masquer colonnes
d1d2d3l1l2srecommandé
couple de serrage
en Nm
15G 3/822,57,513193...5
19G 1/22610,516224...6
25G 3/431,510,519,5276...8
31G 1421124368...10
38G 1 1/446,511,526,540,512...15

Configuration et prix
Verre de fenêtre d1
Filetage d2
Verre de fenêtre d1
Filetage d2

Instruction de montage

Pour un montage sur des parois de moins de 4 mm d'épaisseur, utilisez un écrou de montage GN 7430.

Pièce sélectionnée (Comment commander)

Total (net)
2,01 €
plus TVA 0,38 €
brute 2,39 €
En stock
ELESA Code: 10851
Description: HCFE.12-3/8
Poids: 0,004 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
90261089
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
