Original design
Le hublot des indicateurs de niveau d'huile GN 543.2 est intégré dans le corps lors du processus d'injection ; il est par conséquent absolument étanche.
L'anneau d'étanchéité est intégré dans une contre-dépouille radiale et ne peut pas être extrudé lors de l'opération de serrage.

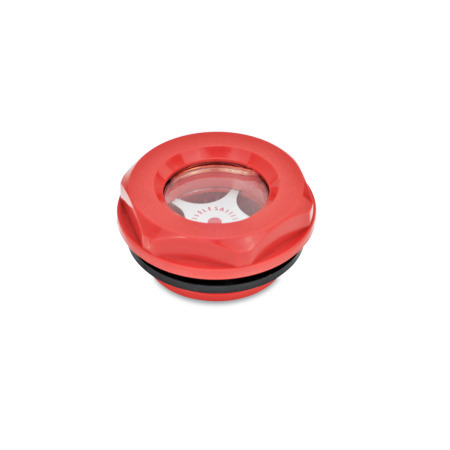

La version rouge indique un "point de contrôle" spécial.
Instruction de montage :
Pour un montage sur des parois de moins de 4 mm d'épaisseur, utilisez un écrou de montage GN 543.1.
Corps
Plastique
Indicateur
Plastique
polyamide transparent (PA 6-T)
Joint
Caoutchouc NBR (Perbunan®)
Réflecteur
Aluminium
couleur naturelle, anodisé
RoHS
| A | avec réflecteur |
| B | sans réflecteur |
| d1 | d2 | d3 | l1 | l2 | s | Anzugsmoment |
|---|---|---|---|---|---|---|
| 11 | G 3/8 | 24 | 8 | 7 | 22 | 4 ... 8 |
| 15 | G 1/2 | 28 | 10 | 8,5 | 24 | 6 ... 8 |
| 18 | G 3/4 | 35 | 10 | 8,5 | 32 | 8 ... 10 |
| 23 | G 1 | 43 | 11 | 9,5 | 38 | 10 ... 12 |
| 30 | G 1 1/4 | 50 | 11 | 9 | 46 | 12 ... 15 |
| 40 | G 2 | 68 | 12 | 11 | 60 | 12 ... 15 |
