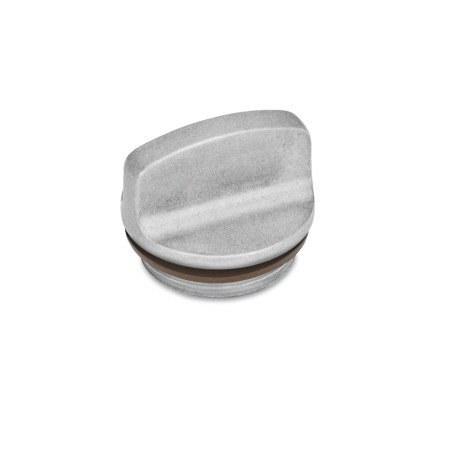

GN 442 Bouchons filetés Aluminium, résistant jusqu'à 200 °C


Description du produit

Informations

Les bouchons filetés GN 442 ayant le diamètre externe d1 correspondent aux trous de vissage destinés au raccordements des tuyaux boulonnés DIN 3852.

L'anneau d'étanchéité est intégré dans un évidement radial sur le côté plan, ce qui rend l'anneau d'étanchéité imperdable et empêche son éviction pendant le serrage. L'anneau d'étanchéité est également relativement souple, ce qui renforce l'effet d'étanchéité, même sur des surfaces irrégulières.

Spécifications

Aluminium
  • plastifié
    noir, RAL 9005, finition texturéeSWSW
  • blanc, barattéBLBL
    baratté
  • résistant aux températures jusqu'à 200 °C

Joint en caoutchouc FPM (VITON®)
Identification par finition non noire du joint

RoHS

Sur demande

Bouchons filetés avec jauge

Schéma technique

3D
Masquer schéma technique
GN 442 Bouchons filetés jusqu'à 200 °C, aluminium schéma

Options d'article/Tableau

Kennziffer

1sans perçage d'évent
2avec perçage d'évent
Afficher/Masquer colonnes
d1d2d3
Perçage
d'évent
d4l1 ±0,5l2l3st
min.
22G 3/8M 16 x 1,52M 52681558
26G 1/2M 20 x 1,52M 527,58,51658
32G 3/4M 26 x 1,52M 52991768
40G 1-2M 532,5111878

Configuration et prix

Ouvrir le configurateur 3D
Diamètre extérieur d1
Filetage en pouces d2
Filetage fin d2
Perçage d'évent d'air


Couleur
BL
SW

Pièce sélectionnée (Comment commander)

Total (net)
2,77
plus TVA 0,53 €
brute 3,30 €
En stock
Poids: 0,012 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone+49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction
Avec une valeur totale (nette) par commande de :
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Tous les prix sont conformes à notre liste de prix n° 52, valable à partir du 1er mai 2019, plus la TVA valable uniquement pour l'Allemagne.
