GN 350 Vérins de précision version longue, acier

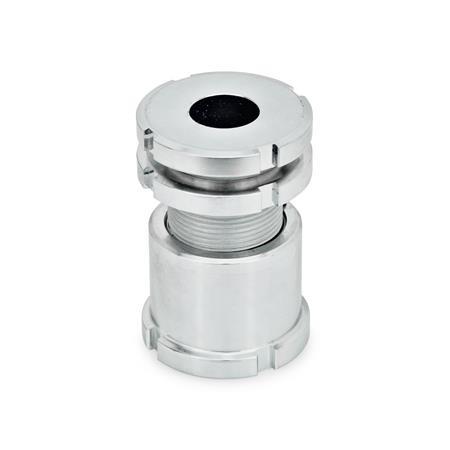

GN 350 Vérins de précision, version longue, acier Matériau: ST - Acier
Type: AK - avec contre-écrou
Matériau: ST - Acier
Type: AK - avec contre-écrou
GN 350 Vérins de précision, version longue, acier Matériau: ST - Acier
Type: AK - avec contre-écrou GN 350 Vérins de précision, version longue, acier Matériau: ST - Acier
Type: A - sans contre-écrou

Description du produit

Information

Les vérins de précision GN 350 sont utilisés pour les opérations de mise à niveau et de liaison. Ils comprennent un manchon supérieur fileté et un manchon inférieur fileté femelle. Le filetage fin permet un réglage et un verrouillage progressif et précis à l'aide de la clé en C DIN 1810. Un anneau de verrouillage sert également de limiteur de hauteur pour la hauteur maximale.

Généralement, cette vis est verrouillée en toute sécurité et en permanence par la charge statique créée lors du serrage de la vis de fixation.

Si ceci n'est pas suffisant, l'utilisation d'un contre-écrou (type AK) est recommandée.

Spécifications

AcierST, 1.7225 (42 CrMo 4 V)
zingué, passivé bleu
F1 : charge totale max.
F2 : charge max. après déduction
de la précharge max.
pour vis 8,8 µ = 0 125

RoHS

Accessoire

Clé en C DIN 1810
(N° de code, voir tableau)

Schéma technique

3D
Masquer schéma technique
GN 350 Vérins de précision, version longue, acier schéma

Options d'article/Tableau

Type

Asans contre-écrou
AKavec contre-écrou
Afficher/Masquer colonnes
d1d2d3h1
Type A

Type AK
h2h3
Plage
réglable
Type A

\Type AK
pour
vis
Charge statique
F en kN
F1
F2N° de code
Clé en C
256,6M 15 x 12833431510M 64030,71810-A25-28
326,6M 20 x 13541552014M 66555,71810-A30-32
329M 20 x 13541552014M 865481810-A30-32
3211M 20 x 13541552014M 106537,91810-A30-32
4511M 30 x 1,54249672518M 1012092,91810-A45-50
4513,5M 30 x 1,54249672518M 1212080,41810-A45-50
4517,5M 30 x 1,54249672518M 1612045,51810-A45-50
5817,5M 40 x 1,55463863223M 162101361810-A58-62
5822M 40 x 1,55463863223M 20210901810-A58-62
5826M 40 x 1,55463863223M 24210371810-A58-62
7022M 50 x 1,566771064029M 203302101810-A68-75
7026M 50 x 1,566771064029M 243301571810-A68-75
7033M 50 x 1,566771064029M 30330531810-A68-75
8026M 60 x 276871265039M 244953221810-A80-90
8033M 60 x 276871265039M 304952181810-A80-90
8039M 60 x 276871265039M 364951011810-A80-90

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques

Diamètre extérieur d1
Diamètre d'alésage d2
Type


Matériau

Pièce sélectionnée (Comment commander)

Total (net)
29,55
plus TVA 5,61 €
brute 35,16 €
En stock
Poids: 0,078 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Tous les prix sont conformes à notre liste de prix n° 55, valable à partir du 1er septembre 2022, plus la TVA valable uniquement pour l'Allemagne.
