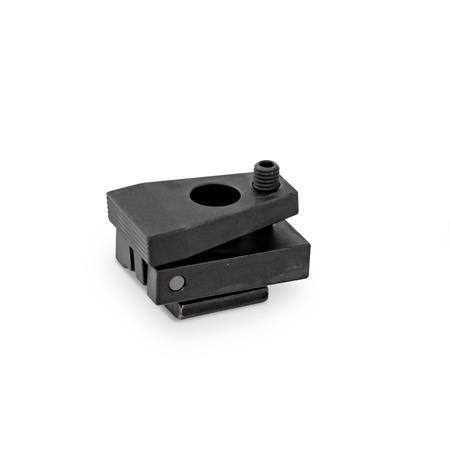

GN 9190.1 Crampon latéraux Acier, avec filetage de serrage

Avec les crampons latéraux GN 9190.1, les pièces sont serrées avec une mâchoire de serrage pivotante. La force de serrage agit latéralement et par le haut pour tirer sur la pièce et la serrer contre des butées fixes et le plan de pose.

La course de serrage de la mâchoire de serrage dépend de la longueur du filetage de serrage d₄. Lorsque la vis de fixation est dévissée, la mâchoire de serrage s’ouvre sous l’action du ressort. La faible hauteur totale des crampons latéraux permet d'usiner la pièce sur toute sa surface.

Les crampons latéraux peuvent être vissés directement, par ex. sur un plan de pose, ou fixés à des tables de machine avec des rainures en T. Ils peuvent également être montés dans n'importe quelle position perpendiculaire à la rainure en T à l'aide des blocs de support à créneaux GN 9190.3 qui sont disponibles comme accessoires.

Spécifications

Mécanismes de serrage
Acier

• Cémentés
• Noirci

Kit de fixation

• Écrou pour rainure en T
  Acier traité thermiquement
  • Classe de résistance 10
  • noirci
• Vis d'à tête cylindrique ISO 4762
  Acier
  • Classe de résistance 12.9
  • noirci

Vis à bille orientable à codage G
Acier traité thermiquement

• noirci
• Bille durcie

Manette indexable à codage K

• Poignée
  Zinc moulé sous pression
  Fini poudré
  noir, RAL 9005, finition texturée
• Insert / vis de retenue
  • Acier traité thermiquement, noirci
  • Bille durcie

RoHS

Accessoire

Blocs de support à créneaux GN 9190.3
