GN 711.2 Réglets Aluminium, avec trous de montage

Réglets GN 711.2: Aluminium, avec trous de montage

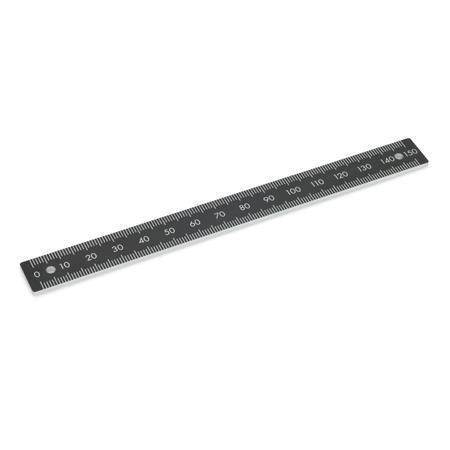

Type: W - Figures disposées horizontalement (figures séquences L, M, R)
Séquence de chiffres: L

Description du produit

La position des connecteurs de l'actionneur linéaire est lisible facilement sur les réglets GN 711.2. Le fond noir contraste fortement avec les chiffres et les graduations de couleur naturelle, évitant ainsi les reflets.

Les cotes des trous de fixation sont orientées en fonction de la séquence de chiffres et sont représentées sur le dessin.

Spécifications

AluminiumAL

  • anodisé, couleur naturelle
  • impression noire
  • chiffres et graduations
    gravés, c.-à-d. couleur aluminium
  • Les impressions sont résistantes
    aux solutions acides et lessives légères
    ainsi qu'aux solvants
    en cas de contact bref

RoHS

Accessoire

GN 711.3 Index fléchés

Sur demande

  • version auto-adhésive
GN 711.2 Réglets, aluminium, avec trous de montage schéma
Masquer schéma technique
GN 711.2 Réglets, aluminium, avec trous de montage schéma

Options d'article/Tableau

N° d'identification

1avec trous de montage Ø 3,3

Type

WFigures disposées horizontalement (figures séquences L, M, R)
SFigures disposées verticalement (figures séquences U, M, O)
Afficher/Masquer colonnes
Longueur l
(Graduation)		Nombre
d'alésages		Séq. de chiffres M
a1 ±0,1
a2 ±0,1
a3 ±0,1
a4 ±0,1
a5 ±0,1
a6 ±0,1
a7 ±0,1
5024------
10029------
15024------
2003999-----
30039149-----
40049139269----
50049169339----
750*84124254374394504634
1000*89169339499519679839
Afficher/Masquer colonnes
Longueur l
(Graduation)		Nombre
d'alésages		Séq. de chiffres L / R / U / O
a1 ±0,1
a2 ±0,1
a3 ±0,1
a4 ±0,1
a5 ±0,1
a6 ±0,1
a7 ±0,1
5024------
10029------
15024------
2003999-----
30039149-----
40049139269----
50049169339----
750*84129249369389509629
1000*89169329499519679839
*Ces longueurs sont constituées de 2 pièces.

Configuration et prix
Matériau

Longueur l (Graduation)
Type


Séquence de chiffres
N° d'identification

Matériau

Longueur l (Graduation)
Type


Séquence de chiffres
N° d'identification

Pièce sélectionnée (Comment commander)

Total (net)
8,83 €
plus TVA 1,68 €
brute 10,51 €
Poids: 0,008 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
83100000
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 € -> 10 % de réduction
à partir de 300,00 € -> 20 % de réduction
à partir de 400,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Créer une liste de projets
Enregistrer comme favori
Recommander un produit

Disponibilité des stocks

  • 331 pièces livrables en 1-2 jours
  • Pour les commandes de 332 pièces ou plus, veuillez nous contacter brièvement concernant le délai de livraison.
